تفاصيل المنتج:
شروط الدفع والشحن:
|
التطبيق: | زورق نظام هيدروليّ, حفار | إتجاه الدوران: | في اتّجاه عقارب السّاعة |
---|---|---|---|
ميزة: | انخفاض مستوى الضجيج | قاعدة شفير: | غلاف بطابع بريديّ والعنوان 2 فتحة بئر |
السلطة: | هيدروليكي | الضغط: | ارتفاع ضغط |
ختم صوف: | بونا, فيتون | هيكل: | مكبس المضخة |
طبعت القصبة الرمح: | غلاف بطابع بريديّ والعنوان يخدّد, غلاف بطابع بريديّ والعنوان المتوازي مع مفتاح | ||
تسليط الضوء: | مضخة المكبس الضغط العالي,high pressure زيت مضخة,high pressure oil pump |

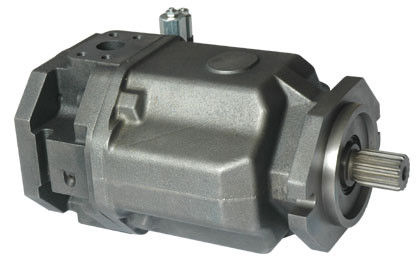

oem دفق تحكم مضخة الضغط العالي هيدروليّ, من خلال إدارة وحدة دفع تغطية خلفيّ انخفاض مستوى الضجيج مكبس بستون مضخة
تفصيل سريع
oem دفق تحكم مضخة الضغط العالي هيدروليّ
ضغط ودفق تحكم
يخدّد قصبة الرمح
commande تغطية خلفيّ
إزاحة 28cc/45cc
مضخة المحوري مكبس, إزاحة 18cc/28cc/45cc/71cc/100cc/140cc.
ضغط ودفق تحكم
دوران متحرّك باتّجاه عقارب السّاعة
بونا ختم صوف
يخدّد قصبة الرمح
غلاف بطابع بريديّ والعنوان 2 فتحة بئر UNC بوصة خيط سنّ اللولب
commande تغطية خلفيّ, يستطيع ربطت آخر مضخة
مواصفة:
أقصى يجوز ضغط من تسرب سائل (في ميناء l, L1): الحد الأقصى 0.5 قضيب أعلى من
المدخل ضغط في ميناء s, غير أنّ لا أعلى من 2 قضيب ضغط مطلق.
مواصفة: |
|
|
|
16/18 |
28 |
45 |
71 |
100 |
140 |
إزاحة |
|
vgحدّ أقصى |
cm3 |
18 |
28 |
45 |
71 |
100 |
140 |
سرعة max |
|
نحدّ أقصى |
rpm |
3300 |
3000 |
2600 |
2200 |
2000 |
1800 |
دفق max. |
في نحدّ أقصى |
qv |
l./min |
59,4 |
84 |
117 |
156 |
200 |
252 |
في 1500 r/min |
27 |
42 |
68 |
107 |
150 |
210 |
|||
قوة max. (Δp=280bar) |
في نحدّ أقصى |
pحدّ أقصى |
kw |
27,7 |
39 |
55 |
73 |
93 |
118 |
في 1500 r/min |
12,6 |
20 |
32 |
50 |
70 |
98 |
|||
عزم ليّ max. (Δp=280bar) |
في vgحدّ أقصى |
Tmax |
nm |
80,1 |
125 |
200 |
316 |
445 |
623 |
وزن |
|
m |
kg |
12 |
15 |
21 |
33 |
45 |
60 |
تطبيق:
نظام هيدروليّ. سفينة نظام هيدروليّ.
ميزة:
نوعية, سعر وتسليم سريع.
انخفاض مستوى الضجيج, حجم صغير
معلم
يشغل ضغط مدى |
ضغط في ميناء b |
~ مدخل |
ضغط اسميّ pn----------------280bar |
|
ضغط ذرويّ PMAX-----------------------350bar |
ضغط مطلق في ميناء s |
إجازة عمل ضغط (10% دورة)---------315bar |
p abs min------------------------0.8bar |
تطبيق مع متقطّع يشغل ضغط up to |
p abs حدّ أقصى------------------------30bar |
215 سمحت قضيب في 10% واجب رسم. |
حالة تصريف ضغط
أقصى يجوز ضغط من تسرب سائل (في ميناء l, L1): الحد الأقصى 0.5 قضيب أعلى من
المدخل ضغط في ميناء s, غير أنّ لا أعلى من 2 قضيب ضغط مطلق.
وصف:
يمرّ رمز | تفصيل | |||
ha10v | مضخة نموذجيّ متغيّر, لوحة اختال تصميم | ضغط مصنّف 280bar | ضغط ذرويّ 350bar | |
o | طريقة عملها مضخة, دارة | |||
28 | إزاحة 18. 28. 45. 71. 100. 140 (ml/r) | |||
دكتور | إثنان نقطة, سيطرة مباشرة, DRG--- بعيد ضغط تحكم | ضغط تحكم, ضغط ودفق تحكم | DFR1 ضغط ودفق تحكم, فتحة في قناة يغلق | ضغط. دفق وعزم ليّ تحكم |
/ | ||||
31 | سرى: 31 سرى | |||
r | إتجاه الدوران r--- في اتّجاه عقارب السّاعة | l--- بعكس اتجاه عقارب الساعة | ||
- | ||||
p | p-- بونا | ختم صوف v-- فيتون | ||
s | طبعت القصبة الرمح: p--- المتوازي متريّ مع مفتاح | s-- غلاف بطابع بريديّ والعنوان يخدّد | k-- غلاف بطابع بريديّ والعنوان المتوازي مع مفتاح | u-- غلاف بطابع بريديّ والعنوان يخدّد, يقلّل dia. |
c | قاعدة شفير: c--- غلاف بطابع بريديّ والعنوان 2 فتحة بئر | d--- غلاف بطابع بريديّ والعنوان 4 فتحة بئر | A- iso 2 فتحة بئر | b- iso 4 فتحة بئر |
62 | شكل أيسر: 11-ظهر غلاف بطابع بريديّ والعنوان, ميناء لغلاف بطابع بريديّ والعنوان flage مؤخرة, يثبت خيط سنّ اللولب متريّ | خدمة خطّ 12---كلا جانب غلاف بطابع بريديّ والعنوان, غلاف بطابع بريديّ والعنوان flage على معاكس, يثبت خيط سنّ اللولب UNC | 61--- غلاف بطابع بريديّ والعنوان, UNC المسمار موضوع, غلاف بطابع بريديّ والعنوان flage مؤخرة, يثبت خيط سنّ اللولب UNC | 62---كلا جانب غلاف بطابع بريديّ والعنوان, UNC المسمار موضوع, غلاف بطابع بريديّ والعنوان flage على معاكس, يثبت خيط سنّ اللولب UNC |
NOO | forme: N00- إلى لا مكان قصبة الرمح | دون إدارة وحدة دفع مباشر | k **--- من خلال |
مع إدارة وحدة دفع مباشر |
