تفاصيل المنتج:
شروط الدفع والشحن:
|
| التطبيق: | حفار | إتجاه الدوران: | في اتّجاه عقارب السّاعة |
|---|---|---|---|
| ميزة: | انخفاض مستوى الضجيج | قاعدة شفير: | غلاف بطابع بريديّ والعنوان 2 فتحة بئر |
| السلطة: | هيدروليكي | الضغط: | ارتفاع ضغط |
| ختم صوف: | بونا, فيتون | هيكل: | مكبس المضخة |
| طبعت القصبة الرمح: | غلاف بطابع بريديّ والعنوان يخدّد, غلاف بطابع بريديّ والعنوان المتوازي مع مفتاح | ||
| تسليط الضوء: | مضخة المكبس الضغط العالي,يتبادل مكبس بستون مضخة,reciprocating piston pump |
||

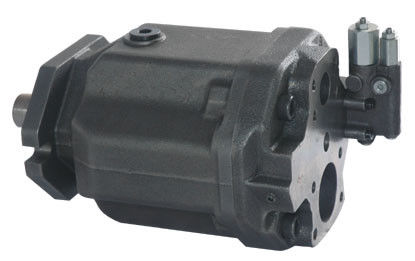

إزاحة الضغط العالي هيدروليّ مضخة حفار في اتّجاه عقارب السّاعة, دفق تحكم
تفصيل سريع
oem إزاحة مختلف مضخة الضغط العالي هيدروليّ
إزاحة 100cc/140cc
ضغط ودفق تحكم
غلاف بطابع بريديّ والعنوان 2 فتحة بئر UNC بوصة خيط سنّ اللولب
لنظام هيدروليّ. سفينة نظام هيدروليّ
معلم
|
يشغل ضغط مدى |
ضغط في ميناء b |
|
~ مدخل |
ضغط اسميّ pn----------------280bar |
|
|
ضغط ذرويّ PMAX-----------------------350bar |
|
ضغط مطلق في ميناء s |
إجازة عمل ضغط (10% دورة)---------315bar |
|
p abs min------------------------0.8bar |
تطبيق مع متقطّع يشغل ضغط up to |
|
p abs حدّ أقصى------------------------30bar |
215 سمحت قضيب في 10% واجب رسم. |
حالة تصريف ضغط
أقصى يجوز ضغط من تسرب سائل (في ميناء l, L1): الحد الأقصى 0.5 قضيب أعلى من
المدخل ضغط في ميناء s, غير أنّ لا أعلى من 2 قضيب ضغط مطلق.
مواصفة:
أقصى يجوز ضغط من تسرب سائل (في ميناء l, L1): الحد الأقصى 0.5 قضيب أعلى من
المدخل ضغط في ميناء s, غير أنّ لا أعلى من 2 قضيب ضغط مطلق.
|
مواصفة: |
|
|
|
16/18 |
28 |
45 |
71 |
100 |
140 |
|
إزاحة |
|
vgحدّ أقصى |
cm3 |
18 |
28 |
45 |
71 |
100 |
140 |
|
سرعة max |
|
نحدّ أقصى |
rpm |
3300 |
3000 |
2600 |
2200 |
2000 |
1800 |
|
دفق max. |
في نحدّ أقصى |
qv |
l./min |
59,4 |
84 |
117 |
156 |
200 |
252 |
|
في 1500 r/min |
27 |
42 |
68 |
107 |
150 |
210 |
|||
|
قوة max. (Δp=280bar) |
في نحدّ أقصى |
pحدّ أقصى |
kw |
27,7 |
39 |
55 |
73 |
93 |
118 |
|
في 1500 r/min |
12,6 |
20 |
32 |
50 |
70 |
98 |
|||
|
عزم ليّ max. (Δp=280bar) |
في vgحدّ أقصى |
Tmax |
nm |
80,1 |
125 |
200 |
316 |
445 |
623 |
|
وزن |
|
m |
kg |
12 |
15 |
21 |
33 |
45 |
60 |
تطبيق:
نظام هيدروليّ. سفينة نظام هيدروليّ.
ميزة:
نوعية, سعر وتسليم سريع.
انخفاض مستوى الضجيج, حجم صغير
مضخة المحوري مكبس, إزاحة 18cc/28cc/45cc/71cc/100cc/140cc.
ضغط ودفق تحكم
دوران متحرّك باتّجاه عقارب السّاعة
بونا ختم صوف
يخدّد قصبة الرمح
غلاف بطابع بريديّ والعنوان 2 فتحة بئر UNC بوصة خيط سنّ اللولب
commande تغطية خلفيّ, يستطيع ربطت آخر مضخة
وصف:
| يمرّ رمز | تفصيل | |||
| ha10v | مضخة نموذجيّ متغيّر, لوحة اختال تصميم | ضغط مصنّف 280bar | ضغط ذرويّ 350bar | |
| o | طريقة عملها مضخة, دارة | |||
| 28 | إزاحة 18. 28. 45. 71. 100. 140 (ml/r) | |||
| دكتور | إثنان نقطة, سيطرة مباشرة, DRG--- بعيد ضغط تحكم | ضغط تحكم, ضغط ودفق تحكم | DFR1 ضغط ودفق تحكم, فتحة في قناة يغلق | ضغط. دفق وعزم ليّ تحكم |
| / | ||||
| 31 | سرى: 31 سرى | |||
| r | إتجاه الدوران r--- في اتّجاه عقارب السّاعة | l--- بعكس اتجاه عقارب الساعة | ||
| - | ||||
| p | p-- بونا | ختم صوف v-- فيتون | ||
| s | طبعت القصبة الرمح: p--- المتوازي متريّ مع مفتاح | s-- غلاف بطابع بريديّ والعنوان يخدّد | k-- غلاف بطابع بريديّ والعنوان المتوازي مع مفتاح | u-- غلاف بطابع بريديّ والعنوان يخدّد, يقلّل dia. |
| c | قاعدة شفير: c--- غلاف بطابع بريديّ والعنوان 2 فتحة بئر | d--- غلاف بطابع بريديّ والعنوان 4 فتحة بئر | A- iso 2 فتحة بئر | b- iso 4 فتحة بئر |
| 62 | شكل أيسر: 11-ظهر غلاف بطابع بريديّ والعنوان, ميناء لغلاف بطابع بريديّ والعنوان flage مؤخرة, يثبت خيط سنّ اللولب متريّ | خدمة خطّ 12---كلا جانب غلاف بطابع بريديّ والعنوان, غلاف بطابع بريديّ والعنوان flage على معاكس, يثبت خيط سنّ اللولب UNC | 61--- غلاف بطابع بريديّ والعنوان, UNC المسمار موضوع, غلاف بطابع بريديّ والعنوان flage مؤخرة, يثبت خيط سنّ اللولب UNC | 62---كلا جانب غلاف بطابع بريديّ والعنوان, UNC المسمار موضوع, غلاف بطابع بريديّ والعنوان flage على معاكس, يثبت خيط سنّ اللولب UNC |
| NOO | forme: N00- إلى لا مكان قصبة الرمح | دون إدارة وحدة دفع مباشر | k **--- من خلال |
مع إدارة وحدة دفع مباشر |
