high Speed معدن أنبوب عمليّة قطع آلة

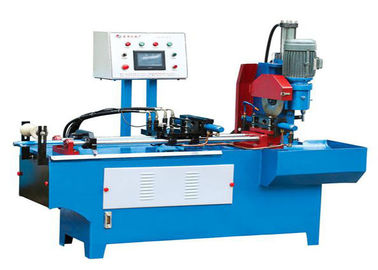

High Speed Metal Tube Cutting Machine
High Speed Metal Tube Cutting Machine High Speed Metal Tube Cutting Machine High Speed Metal Tube Cutting Machine High Speed Metal Tube Cutting Machine

صورة كبيرة :  high Speed معدن أنبوب عمليّة قطع آلة

تفاصيل المنتج:
مكان المنشأ: الصين جيانغسو
اسم العلامة التجارية: Hengyang
إصدار الشهادات: ISO9001-2000
رقم الموديل: MC350D
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
تفاصيل التغليف: وفقا ل زبون طلب
وقت التسليم: 60days
شروط الدفع: 30%advanced دفع ب tt, 70% قبل شحن
القدرة على العرض: 20 لكلّ شهر
مفصلة وصف المنتج
تسليط الضوء:

semi automatic عمليّة قطع آلة,أنبوب عمليّة قطع تجهيز

,

cutting saw machine

عالية السرعة أنبوب معدني آلة القطع، نك آلة قطع شبه التلقائي

تفاصيل سريعة

حالة: جديد مكان المنشأ: جيانغسو الصين

نموذج رقم: MC350D نوع الجهاز: الأنابيب وأنبوب آلة قطع

المواد الخام: الأنابيب السلطة: الهيدروليكية

شهادة: سي و إسو نظام التبريد: مياه التبريد

نظرة عامة على الجهاز:

MC350D المعادن التعميم آلة النشر، على أساس إدخال التكنولوجيا المتقدمة الأجنبية ومبتكرة وتطوير آلة النشر الآلي الهيدروليكية، أداء منتجاتها تصل إلى مستوى متقدم، ونشر مختلف الأشكال المقطعية يمكن أن تكون الصلب العادي والفولاذ المقاوم للصدأ والنحاس والألومنيوم وغيرها ملامح معدنية، خصوصا نشر مختلف الأنابيب مثالية. الجهاز يستخدم التحكم الهيدروليكية، عندما نشر دون تغذية اصطناعية، التفريغ، لها الشغل لقط، الافراج، تغذية، تراجع تلقائيا بواسطة التحكم الهيدروليكية، دقة بالقطع، عالية الكفاءة، مناسبة ل عملية طويلة الأجل المستمر.

قطع الكمية:

وقد تم تجهيز الجهاز مع قطع عدد من العدادات واحد (على لوحة التحكم الرئيسية)، وعدد المقرر من الشغل نشر مدخلات العداد، سيتم عرض المبلغ الفعلي للقطع على عداد الشاشة الصغيرة، وعندما نشر العدد الفعلي بما يتفق مع مسبقا عدد، الجهاز سوف تتوقف تلقائيا عن العمل، وقطع عدد من العداد الفعلي يتم إعادة تعيين تلقائيا إلى الصفر.

المعلمات التقنية

1 قطع المحرك

YD112M-4/2 3.3 / 4.0kw

2 الجهد

380V 50HZ (خط التحكم 110V50HZ)

3 مضخة مياه المحرك

40W

4 ينطبق المنشار

Ф≤400 تتحمل Ф32 دبوس حفرة 2-Ф11 × 63

5 ضغط العمل

5.5MPa

6 فتح المشبك

140MM

7 النفط مضخة المحرك

Y90L-4 1.5Kw

8 مضخة دوارة

VPV1-20-55

التكوين مقدمة:

أجزاء التحكم الإلكترونية: يتم استيراد FR.L و صمام الملف اللولبي من الهواء تاك تايوان؛ صمام: تايوان المستوردة أسادا الهيدروليكية.

أس المقاولين: كوريا الجنوبية المستوردة شيلين؛ زر التوقف وزر البداية هو: تايوان تياندي؛ الملحقات الكهربائية الأخرى: تشينت.

السكك الحديدية: تايوان شانغين.

التركيب والتشغيل

1، يجب وضع الجهاز على مستوى الأرض، أربعة أقدام مع البراغي لتأمين ذلك.

2، وقد تم تجميع خط داخل الجهاز التصحيح، والطاقة (380V 50HZ، ثلاث مراحل أربعة النظام الحالي) متصلة، في حين أن الجهاز يجب أن تقوم على أساس لضمان السلامة.

3، تأكيد التوجيه: أضواء تحولت، ثم يتم تشغيل التبديل تغيير القطب على (تعيين إلى "1" أو "2" موقف)، ثم خفض اتجاه دوران المحرك التبديل القدم اعتمادا على اتجاه دوران المغزل وتغطي الأسهم متسقة ، إذا كنت عكس مبادلة أي مرحلتين المرحلة خط السلطة

تعليمات التشغيل

1. المنشار التثبيت

اعتمادا على حجم المواد التي سيتم نشرها، حدد سمك شفرة المناسبة، وقطر وعدد من الأسنان. بعد اختيار شفرة المنشار وفقا للخطوات التالية لتثبيت الجهاز

(1) تم ضبط مفتاح الطاقة على أوف.

(2) افتح غطاء سلامة الشفرة.

(3) غطاء شفرة سكين إزالتها، وشفة المغزل، وغطاء شفرة سكين مع قطعة قماش نظيفة لا تترك أي الرمال أو الحديد إيداعات.

(4) شنت على شفرة، الأسنان غطاء الجبهة السهام في نفس الاتجاه مع سكين، وضع سكين على الغلاف، تشديد مسامير، قبل تأمين تماما شفرة لسحب شفرة تحول في الاتجاه المعاكس، بحيث دبوس غطاء الوجه بإحكام سكين الضغط على شفرة حفرة دبوس، ثم تشديد مسامير بقوة.

(5) تغطية القضبان سلامة الحرس شفرة، وتركيب شفرة كاملة. لإزالة، ضد الخطوات المذكورة أعلاه.

2. تغذية عمق عمق السكتة الدماغية

تعديل الجوز الحد، ثم بدوره صمام التحكم مغلقة نقطة (عكس اتجاه عقارب الساعة) بحيث الحمل ببطء رأسا حتى شفرة يمكن قطع الشغل أن تقطع، بحيث يتم قطع غطاء تعديل شفرة بعيدا عن الشغل حوالي 10 ملليمتر أو نحو ذلك.

3.So شفرة سرعة:

عموما معدن معتدل سرعة مختارة؛ قضبان صلبة، الفولاذ المقاوم للصدأ وغيرها من اختياري اختياري (ملاحظة: بعد المعالجة الحرارية للمواد أو صلابة الفولاذ HRC13 أكثر، غير متوفر عالية السرعة منشارا رأى، وإلا تقصير شفرة الحياة.)

4. المشبك الرئيسي وضبط المشابك تغذية (انظر مخطط الرسم و لوحة التحكم تعليمات)

(1) مبادئ التسوية:

a، يمكنك حقا المشبك الشغل.

B، يضمن التغذية على نحو سلس، وليس من الصعب السحب أو عالقة، لن يؤثر على طول التسامح بعد قطع الشغل الانتهاء.

(2) خطوات التعديل:

A، في محاولة لفتح المشبك الأساسي، يتم فتح المشبك لتغذية.

B، تعمل يدويا لوحة التحكم الرئيسية سوف ميزة محطة التغذية إلى الجزء الأمامي من المشبك الرئيسي.

C، المشبك الشغل وضعت في الوسط.

D، دوران عجلة اليد المشبك الشغل لموت المجلد الرئيسي، عجلة اليد ثم تدور مرة أخرى 3-4mm.

E، أدر المقبض إلى الوظيفة اليدوية على لوحة التحكم الرئيسية لمعرفة ما إذا كان خزان الوقود إلى المجلد الرئيسي لا الشغل لقط، وقطع الوسط في أي خطر وتلف حركة دوران الشغل من شفرة.

F، بعد تعديل المشبك الرئيسي، وضبط المشابك تغذية، وطريقة التعديل لضبط المجلد الرئيسي تقريبا نفس، ولكن إيلاء اهتمام خاص بالإضافة إلى تعديل عجلة اليد، وأكثر يمكنك ضبط كتل مقعد المشبك حولها. ولكن ملقط التغذية في نفس المجلد يجب أن تكون مباشرة مع الرب.

G، بعد ضبط المقبض يدويا للافراج عن المجلد الرئيسي. سيتم إرسالها إلى مقطع كليب كليب مقبض التغذية اسطوانة المشبك الشغل لتسليم تغذية زر مرة أخرى يتم الضغط، محطة تغذية تراجع فوري. في هذه النقطة ملاحظة المواد (الشغل) هو تصادم المشبك الرئيسي، فهذا يعني إذا لم يكن هناك لحن جيدة على الخط، يجب إعادة تعديلها. إذا كان ذلك يعني أن المواد قبل وبعد التسليم تم الانتهاء من التكيف السلس.

5. تغذية سرعة التكيف

في الجزء الخلفي من رأس اسطوانة تغذية لديه صمام تعديل التدفق، تدوير مقبض الباب لضبط سرعة تغذية قبضة. تغذية سرعة التكيف اعتمادا على الخبرة، وليس سريع جدا وانهيار الحطام الناتجة الأسنان مسننة، ولكن أيضا ليست بطيئة جدا ورأى شفرة حادة. على سبيل المثال بتر 25mm قطر قضبان الفولاذ الطري لمدة 2-8 ثوان، وفقا لي مسننة أو حادة قد يكون.

6. طول القطع (طول كل تغذية)

تغذية القيمة المرجعية الجهاز هو طول محطة التغذية الخطوة التالية هي لضبط مقياس:

(1) محطات التغذية سوف تتحرك إلى الصدارة؛

(2) بعد تغذية المسمار المواقع سدادة الإفراج؛

(3) مع كتلة ناقل الحركة اليدوي والمؤشر يتوقف يظهر بصريا بجانب حجم الحجم؛

(4) بعد العثور على طول القيمة التي سيتم تعيين، قفل المسمار سدادة؛

(5) بعد الأمامي والخلفي قطعة سدادة سدادة والمخازن يمكن صقل تجهيز الأعلاف مجتمعة، من أجل تسهيل حجم صغير المستخدمة (بعد التغذية للحد من قضيب عازلة، وعادة ما ضغطت في 13-15mm هو المناسب. وإلا، فإن المخزن المؤقت لا يمكن أن تحمل آثار أو قابلة للتلف)

(6) وبطول أقل من العلف، حدد العلف الثاني أو الثالث، أي طول أو × 3 × 2 مرات.

7. سكين الأول (ذرب) نشر

عند الانتهاء من الخطوات المذكورة أعلاه لضبط تغذية الجسم إلى الأمام. لوحة التحكم الرئيسية سوف طلب الموقف التلقائي، وقطع المواد بحيث يتم وضع المواد في منتصف الرأس المشبك عقد خارجه شفرة مماس حول 15MM (الرئيسية يمكن لقط فكوك الثنائية يمكن) ومن ثم اضغط على زر على الرئيسي لوحة التحكم، الجهاز الذي هو شبه بدأت النشر. (ملاحظة: إذا كان هناك أي قطع بسلاسة أو غير عادية، والصوت مختلفة، اضغط بسرعة على لوحة التحكم الرئيسية من زر التوقف في حالات الطوارئ الهيدروليكية، الجهاز سوف تتوقف على الفور رئيس العمل العودة إلى الطرف العلوي من الشغل هو فرضت بإحكام لمنع. منشار السحب و الشغل خطير.)

8. التلقائي قطع الدائرة

عندما أول 7 خطوات بسلاسة، وفقا لوحة التحكم الرئيسية، زر التلقائي، الجهاز الذي بدأ تغذية تغذية → → → نشر نشر، الخ عملية دورة التلقائي. عند أداء العمل تلقائيا، يجب الانتباه أولا سيد لوحة التحكم مقبض الباب على الذهاب 15 إلى "تشغيل" الموقف، بحيث عندما الشغل المواد الشوائب في إرسال مفتاح القرب الحد بالكشف عن عدم وجود القطع الأثرية وتلقائيا اغلاق. الفوز الأخير بعد وقف المواد، إعادة تنفيذ العمل على 8 خطوات جديدة، دورة التلقائي عمل النشر.

9. قطع الكمية:

وقد تم تجهيز الجهاز مع قطع عدد من العدادات واحد (على لوحة التحكم الرئيسية)، وعدد المقرر من الشغل نشر مدخلات العداد، سيتم عرض المبلغ الفعلي للقطع على عداد الشاشة الصغيرة، وعندما نشر العدد الفعلي بما يتفق مع مسبقا عدد، الجهاز سوف تتوقف تلقائيا عن العمل، وقطع عدد من العداد الفعلي يتم إعادة تعيين تلقائيا إلى الصفر.
