تفاصيل المنتج:
شروط الدفع والشحن:
|
| إتجاه الدوران: | في اتّجاه عقارب السّاعة | ميزة: | انخفاض مستوى الضجيج |
|---|---|---|---|
| قاعدة شفير: | غلاف بطابع بريديّ والعنوان 2 فتحة بئر | السلطة: | هيدروليكي |
| ختم صوف: | بونا, فيتون | هيكل: | مكبس المضخة |
| طبعت القصبة الرمح: | غلاف بطابع بريديّ والعنوان يخدّد, غلاف بطابع بريديّ والعنوان المتوازي مع مفتاح | ||
| تسليط الضوء: | ترادفيّ هيدروليّ ترس مضخة,دفق تحكم مضخة,flow control pump |
||

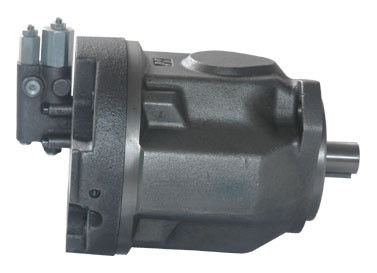

دوران متحرّك باتّجاه عقارب السّاعة خدّد مضخة التشرد متغير ترادفيّ هيدروليّ, غلاف بطابع بريديّ والعنوان قصبة الرمح
دوران متحرّك باتّجاه عقارب السّاعة مضخة التشرد متغير ترادفيّ هيدروليّ, يخدّد قصبة الرمح
تفصيل سريع
مضخة ترادفيّ هيدروليّ
إزاحة 18cc/28cc/45cc
ضغط ودفق تحكم
بونا ختم صوف
التشرد متغير
التشرد متغير هيدروليّ مضخة نظام
مضخة المحوري مكبس, إزاحة 18cc/28cc/45cc/71cc/100cc/140cc.
ضغط ودفق تحكم
دوران متحرّك باتّجاه عقارب السّاعة
بونا ختم صوف
يخدّد قصبة الرمح
غلاف بطابع بريديّ والعنوان 2 فتحة بئر UNC بوصة خيط سنّ اللولب
commande تغطية خلفيّ, يستطيع ربطت آخر مضخة
وصف:
|
يمرّ رمز |
تفصيل |
|||
|
ha10v |
مضخة نموذجيّ متغيّر, لوحة اختال تصميم |
ضغط مصنّف 280bar |
ضغط ذرويّ 350bar |
|
|
o |
طريقة عملها مضخة, دارة |
|
|
|
|
28 |
إزاحة 18. 28. 45. 71. 100. 140 (ml/r) |
|
|
|
|
دكتور |
إثنان نقطة, سيطرة مباشرة, DRG--- بعيد ضغط تحكم |
ضغط تحكم, ضغط ودفق تحكم |
DFR1 ضغط ودفق تحكم, فتحة في قناة يغلق |
ضغط. دفق وعزم ليّ تحكم |
|
/ |
|
|
|
|
|
31 |
سرى: 31 سرى |
|
|
|
|
r |
إتجاه الدوران r--- في اتّجاه عقارب السّاعة |
l--- بعكس اتجاه عقارب الساعة |
|
|
|
- |
|
|
|
|
|
p |
p-- بونا |
ختم صوف v-- فيتون |
|
|
|
s |
طبعت القصبة الرمح: p--- المتوازي متريّ مع مفتاح |
s-- غلاف بطابع بريديّ والعنوان يخدّد |
k-- غلاف بطابع بريديّ والعنوان المتوازي مع مفتاح |
u-- غلاف بطابع بريديّ والعنوان يخدّد, يقلّل dia. |
|
c |
قاعدة شفير: c--- غلاف بطابع بريديّ والعنوان 2 فتحة بئر |
d--- غلاف بطابع بريديّ والعنوان 4 فتحة بئر |
A- iso 2 فتحة بئر |
b- iso 4 فتحة بئر |
|
62 |
شكل أيسر: 11-ظهر غلاف بطابع بريديّ والعنوان, ميناء لغلاف بطابع بريديّ والعنوان flage مؤخرة, يثبت خيط سنّ اللولب متريّ |
خدمة خطّ 12---كلا جانب غلاف بطابع بريديّ والعنوان, غلاف بطابع بريديّ والعنوان flage على معاكس, يثبت خيط سنّ اللولب UNC |
61--- غلاف بطابع بريديّ والعنوان, UNC المسمار موضوع, غلاف بطابع بريديّ والعنوان flage مؤخرة, يثبت خيط سنّ اللولب UNC |
62---كلا جانب غلاف بطابع بريديّ والعنوان, UNC المسمار موضوع, غلاف بطابع بريديّ والعنوان flage على معاكس, يثبت خيط سنّ اللولب UNC |
|
NOO |
forme: N00- إلى لا مكان قصبة الرمح |
دون إدارة وحدة دفع مباشر |
k **--- من خلال |
مع إدارة وحدة دفع مباشر |
مواصفة:
أقصى يجوز ضغط من تسرب سائل (في ميناء l, L1): الحد الأقصى 0.5 قضيب أعلى من
المدخل ضغط في ميناء s, غير أنّ لا أعلى من 2 قضيب ضغط مطلق.
|
مواصفة: |
|
|
|
16/18 |
28 |
45 |
71 |
100 |
140 |
|
إزاحة |
|
vgحدّ أقصى |
cm3 |
18 |
28 |
45 |
71 |
100 |
140 |
|
سرعة max |
|
نحدّ أقصى |
rpm |
3300 |
3000 |
2600 |
2200 |
2000 |
1800 |
|
دفق max. |
في نحدّ أقصى |
qv |
l./min |
59,4 |
84 |
117 |
156 |
200 |
252 |
|
في 1500 r/min |
27 |
42 |
68 |
107 |
150 |
210 |
|||
|
قوة max. (Δp=280bar)
|
في نحدّ أقصى |
pحدّ أقصى |
kw |
27,7 |
39 |
55 |
73 |
93 |
118 |
|
في 1500 r/min |
12,6 |
20 |
32 |
50 |
70 |
98 |
|||
|
عزم ليّ max. (Δp=280bar)
|
في vgحدّ أقصى |
Tmax |
nm |
80,1 |
125 |
200 |
316 |
445 |
623 |
|
وزن |
|
m |
kg |
12 |
15 |
21 |
33 |
45 |
60 |
تطبيق:
نظام هيدروليّ. سفينة نظام هيدروليّ.
ميزة:
نوعية, سعر وتسليم سريع.
انخفاض مستوى الضجيج, حجم صغير
