| نموذج: | CQUY550 | طول الازدهار القياسي: | 13-52 م |
|---|---|---|---|
| أقصى طول لذراع الرافعة بالإضافة إلى ذراع الرافعة الثابتة: | 43 + 15.25 م | طول الذراع الثابتة: | 9.15-15.25 م |
| زاوية بوم: | 30-80 درجة | وزن العداد: | 17.8 طن |
| تسليط الضوء: | مرفاع هيدروليّ متحرّك,زحّاف مرفاع,hydraulic mobile crane |
||

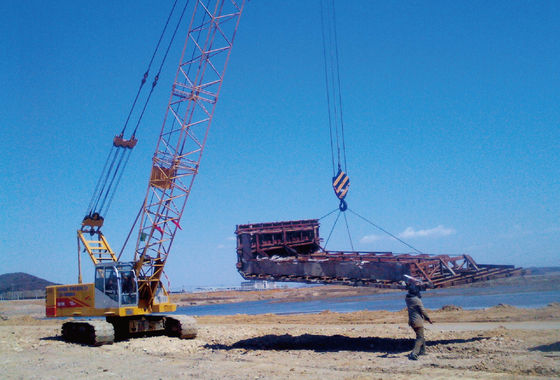

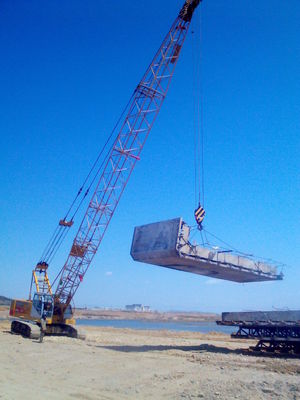

رافعة مجنزرة هيدروليكية CQUY550 55Ton Lattice Boom Crane
الميزات التقنية الرئيسية:
1. رافعة مجنزرة هيدروليكية CQUY550 تتبنى المحرك المتقدم لمحرك الديزل Cummins QSB6.7.ما يصل إلى معيار الانبعاث Euro III ، مع مزايا القوة والاقتصاد الموثوق به.
2. فتحاكتب مضخةنظام متغير متحكم فيه ، تحكم ثابت في الطاقة ، تبديد حرارة مستقل.
3. كلاً من رافعة الرفع الرئيسية والإضافية مجهزة بوظيفة السقوط الحر الفريدة.قدرة السحب القصوى في وضع واحد يمكن أن تحقق 12 طن.تم تصميم درجة الخدمة وفقًا لمستوى M7 ، يمكن عمل كلا الرافعتين في وقت واحد مع استهلاك أقل للوقود وتشغيل أكثر فعالية.
4. النظام الهيدروليكي يستخدم مكونات Rexroth الهيدروليكية مع الموثوقية العالية ، التشغيل المستقر ومعدل الفشل المنخفض.
5. أنبوب العمود الفقري بذراع الرافعة يستخدم أنبوب فولاذي رفيع ذو قوة عالية مع وزن خفيف وقدرة تحميل عالية ، والتي تتمتع بقدرة رفع كبيرة.
6. من خلال تكوين أذرع التطويل المختلفة ، يمكن أن يصل طول الذراع الرئيسي إلى 52 مترًا ، ويمكنه تركيب أذرع ملحقة 9.15 مترًا ، أو 12.20 مترًا ، أو 15.25 مترًا عندما يكون الطول 42 مترًا ، وتكون الزوايا الثابتة لأذرع التطويل الملحقة 10 درجات أو 30 درجة.
7. هيكل هيكل تلسكوبي يمكن أن يحسن الاستقرار ويسهل النقل.يعتمد إطار الشاحنة والإطار السفلي اتصالًا إضافيًا ، وهو سهل التجميع.وزن النقل للأجزاء خفيف ؛وزن النقل للجزء الأكبر لا يزيد عن 31 طن.
8. الكابينة الجديدة ذات المناظر الواسعة ، ومجهزة بمقعد من الدرجة الأولى ، ونظام تكييف الهواء ، ونظام DVD للسيارة ، وتوفر التشغيل المريح للسائق وبيئة العمل الممتعة.
9. لتحقيق حركة الحزام على حساب الجر القوي.
10. مجهزة بحبل أسلاك الفولاذ ذات نوعية جيدة ويطيل عمر الخدمة.
11. وظيفة تعويم التأرجح المتقدمة تجعل العملية أكثر ثباتًا وأمانًا.
12. تم تجهيز بلوك المحاكاة الفردية لتحقيق الرفع الخفيف والسريع ، مما يحسن من كفاءة العمل.
مقدمة موجزة عن CQUY550:
من أجل تلبية متطلبات السوق وتحسين أداء تكلفة المنتج ، صممت شركتنا الرافعة المجنزرة للمستخدمين المتميزين على أساس سنوات عديدة من الخبرة في إنتاج آلات البناء.هذا المنتج لديه أداء رفع جيد ، دوران بزاوية 360 درجة وزاحف تلسكوبي.يبلغ طول ذراع التطويل الرئيسي من 13 إلى 52 مترًا ، ويبلغ طول ذراع التطويل الإضافي الثابت 9.15 - 15.25 مترًا.
تتميز الرافعة الزاحفة CQUY550 بقدرة رفع قوية ، ووزن رفع كبير ، وخاصية جيدة ضد الانزلاق ، ومتطلبات منخفضة لطريق الطريق.والتي تستخدم على نطاق واسع في أعمال بناء المصانع الكبيرة مثل صناعة البتروكيماويات والكهرباء والمعادن والصناعات الكيماوية والطاقة النووية.
معلومات تقنية:
الموديل: CQUY550
قدرة الرفع القصوى: 55 طن
السعة القصوى المقدرة × نطاق العمل 55 × 3.7 = 203.5 طن
|
الأوصاف |
وحدة |
بيانات |
||||
|
طول الازدهار القياسي |
م |
13 52 |
||||
|
طول الذراع الثابتة |
م |
9.15 ～ 15.25 |
||||
|
أقصى طول لذراع الرافعة بالإضافة إلى ذراع الرافعة الثابتة |
م |
43 + 15.25 |
||||
|
زاوية بوم |
º |
30 80 |
||||
|
سرعة العمل |
سرعة الحبل |
رفع |
م / دقيقة |
مرتفع 70 منخفض 35 |
||
|
أدنى |
م / دقيقة |
مرتفع 70 منخفض 35 |
||||
|
ارتفاع بوم |
م / دقيقة |
45 |
||||
|
بوم أقل |
م / دقيقة |
45 |
||||
|
سرعة التأرجح |
ص / دقيقة |
أعلى 2.7 منخفض 1.8 |
||||
|
سرعة السفر |
كم / ساعة |
1.1 |
||||
|
قوة مضاعفة الرفع الرئيسي |
9 |
Max.single خط سحب |
15 ت |
|||
|
إمكانية صعود المنحدرات (مع ذراع الرافعة الأساسي والكابينة في الخلف) |
٪ |
40 |
||||
|
خرج الطاقة المقدرة / سرعة الدوران لمحرك الديزل |
KW / ص / دقيقة |
الكمون QSB6.7142KW / 2200 |
||||
|
وزن الماكينة بالكامل (مع ذراع الرافعة الأساسي) |
ر |
55 |
||||
|
الضغط الأرضي (مع ذراع أساسي) |
الآلام والكروب الذهنية |
0.069 |
||||
|
وزن العداد |
ر |
17.8 |
||||
