ميزة: | high-precision, كبير و medium-sized تقدم آلة | دقة متزامن: | ±0.15mm |
---|---|---|---|
تقدم سرعة m/min: | 4,3.5 | max لوحة عرض mm: | 2000,2500,3000 |
تسليط الضوء: | لوحة تقدم آلة,بكرة يثنّي آلة,roller bending machine |

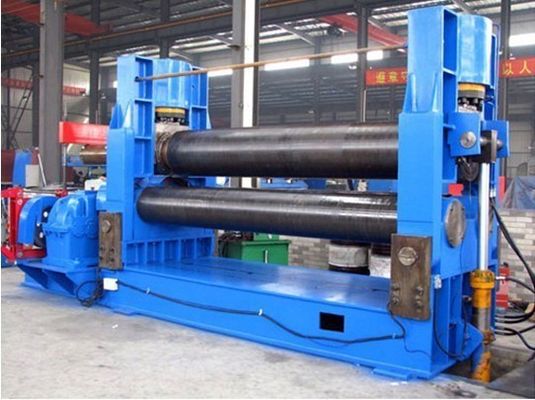

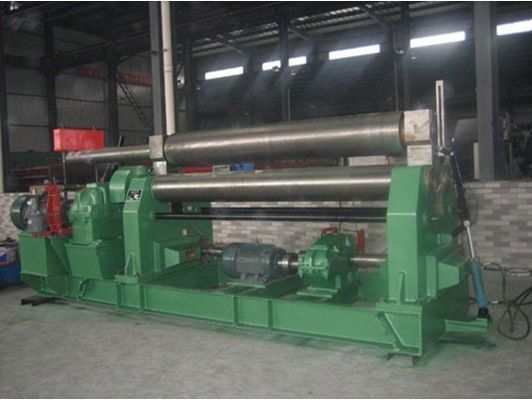

3 بكرة هيدروليّ لوحة بكرة آلة/لوحة عالميّ يلفّ آلة
خصائص الرئيسية
W11SNC sery علويّ بكرة لوحة عالميّ يلفّ آلة نوع جديد من rouleau هيدروليّ يلفّ آلة, أيّ يتبنّى التكنولوجيا المتقدمة أجنبيّ, حصّادة درّاسة مع الحقيقيّ محلّي ينتج ممارسة. هو يحتاج استثمار منخفض, أيضا لا يحتاج تجهيز مساعد.
هذا تجهيز widely used في petrochemical, مرجل, بناء سفن, معدن بنية ومعدّ آليّ شركات صنع.
يتبنّى 1, هذا نوع آلة تحكم عدديّ فرعة حذاء بكرة. بكرة علويّ يستطيع تحرّكت عموديّا وأفقيّا. الإنتاج فعّال جدّا عال. fixxed الإثنان بكرة lower كان, لذلك اللوحة فولاذيّ يستطيع لا يكون تحرّكت كالبكرة علويّ, أيّ يجعل تغذية اللوحة داخل ويشغل بسهولة. كلّ يضمن هذا الأمان.
2, plier النهاية دقة: يمكن أن بحرّيّة ثبتت الطول من حافة مستقيم, في ضغط مؤكّد, العلويّ لف صحافة, تزويد من high-precision نهاية plier.
أتمّت 3, plier من خلال بكرة علويّ حركة أفقيّ, أيّ يجعل البكرة علويّ وال lower واحد أن يكون عيّنت متناسقا. العلويّ بكرة شكل طبل. أسطوانة يلفّ completer بالإثنان بكرة lower يركض بمختزل محرك.
يتلقّى 4, يحني شكل كثير نوع: former, u-shaped, multi-stage former إلى_إلىون_إلىة_إلىات آخره_آخرهة_آخرهات_آخره
5, التجهيز يستعمل يضمن هيكل, دون قدم لولب. هو ملائم أنّ تغير المكان عمل
6, وفقا ل حاجتك, أنت يمكن اخترت التالي تحكم طريقة:
TNC (علويّ بكرة nc تحكم): تشكيل, إنتاج صغير;
t & BNC (علويّ و lower بكرة nc تحكم): نوع صغير, إنتاج كبير
نوع |
max لوحة سماكة mm |
max لوحة عرض mm |
min تقدم قطر mm |
فوق بكرة ضغط طن |
محرك قوة kw |
||
إدارة وحدة دفع |
مضخة |
حركة |
|||||
W11SNC-- 16X2000 |
16 |
2000 |
750 |
100 |
18 |
5,5 |
3 |
W11SNC-- 16X2500 |
16 |
2500 |
850 |
130 |
20 |
7,5 |
4 |
W11SNC-- 16X3000 |
16 |
3000 |
950 |
190 |
22 |
7,5 |
4 |
W11SNC-- 20X2000 |
20 |
2000 |
850 |
130 |
22 |
7,5 |
4 |
W11SNC-- 20X2500 |
20 |
2500 |
950 |
190 |
25 |
7,5 |
4 |
W11SNC-- 20X3000 |
20 |
3000 |
1100 |
240 |
25 |
11 |
4 |
W11SNC-- 25X2000 |
25 |
2000 |
950 |
190 |
25 |
11 |
5,5 |
W11SNC-- 25X2500 |
25 |
2500 |
1100 |
270 |
30 |
11 |
5,5 |
W11SNC-- 25X3500 |
25 |
3500 |
1400 |
320 |
30 |
15 |
5,5 |
W11SNC-- 25X4000 |
25 |
4000 |
1600 |
450 |
37 |
15 |
7,5 |
W11SNC-- 32X2000 |
32 |
2000 |
1200 |
270 |
37 |
18 |
7,5 |
W11SNC-- 32X2500 |
32 |
2500 |
1400 |
320 |
37 |
18 |
7,5 |
W11SNC-- 32X3500 |
32 |
3500 |
1600 |
450 |
45 |
18 |
11 |
W11SNC-- 32X4000 |
32 |
4000 |
2000 |
540 |
45 |
22 |
11 |
W11SNC-- 40X4000 |
40 |
4000 |
2200 |
610 |
55 |
22 |
11 |
W11SNC-- 40X5000 |
40 |
5000 |
2400 |
700 |
75 |
30 |
15 |
W11SNC-- 40X6000 |
40 |
6000 |
2600 |
850 |
75 |
30 |
15 |
W11SNC-- 50X4000 |
50 |
4000 |
2400 |
700 |
75 |
30 |
15 |
W11SNC-- 50X5000 |
50 |
5000 |
2600 |
790 |
90 |
37 |
15 |
W11SNC-- 50X6000 |
50 |
6000 |
2800 |
850 |
90 |
37 |
18,5 |
W11SNC-- 60X4000 |
60 |
4000 |
2600 |
790 |
90 |
37 |
15 |
W11SNC-- 60X5000 |
60 |
5000 |
2800 |
850 |
90 |
37 |
18,5 |
W11SNC-- 60X6000 |
60 |
6000 |
3000 |
930 |
110 |
45 |
22 |
W11SNC-- 70X4000 |
70 |
4000 |
3000 |
1150 |
110 |
45 |
22 |
W11SNC-- 70X5000 |
70 |
5000 |
3200 |
1350 |
110 |
45 |
22 |
W11SNC-- 80X4000 |
80 |
4000 |
3400 |
1350 |
132 |
55 |
302 |
W11SNC-- 100X4000 |
100 |
4000 |
3600 |
1600 |
132 |
55 |
30 |
بنية رئيسيّ
يتألّف الجزء الرئيسي علويّ بكرة أداة, بكرة علويّ أداة أفقيّ متحرّك, lower بكرة أداة, يساند بكرة أداة, إدارة وحدة دفع رئيسيّ أداة, يقلب أداة, نظام هيدروليّ.
1, علويّ بكرة أداة: رئيسيّ زيت أسطوانة, بكرة علويّ, يحمل حامل قفص ويحمل
إثنان رئيسيّ زيت أسطوانة يمكن ضغطت البكرة علويّ صعودا ونزولا. الموقع highest من البكرة علويّ يمكن كنت اختبرت بالمفتاح محدود.
زوّدت الضغط للتقدم لوحة ب ال workinng من tige غرفة. الرئيسيّ زيت أسطوانة مكبس بستون ربطت قضيب مع العلويّ بكرة إتجاه حامل قفص.
الزيت أسطوانة ومكبس بستون جعلت قضيب من HRC45 يشكّل فولاذ. صقلت السطح داخليّ أسطوانة ومكبس بستون قضيب صفحت مع Cr.The Yx seal ring استوردت من اليابان.
الصلادة قسمت يعالج من البكرة علويّ داخل إثنان steps: Fiestly تكرير حراريّ, HB260-300; بعد ذلك تفحيم سطحيّ يعالج, HRC45-50.The أمان عامل: 3
2, بكرة علويّ أداة أفقيّ متحرّك:
البكرة علويّ drum-shaped يصمّم. زوّدت القوة من الأداة أفقيّ متحرّك بالمحرك. من خلال العمليّة بثّ من دودة عجل, دودة, إتجاه ball برغي, وسلك فولاذيّ أتمّت صمولة, الحركة أفقيّ, والتقدم unsymmetrical حقّقت. الحركة أبديت موقع بالعارض رقميّ. يشير العارض رقميّ الحركة موقع.
3, lower بكرة أداة:
المنخفض بكرة يتضمّن أداة: 2 يدخل بكرة lower, lower بكرة إتجاه حامل قفص, بكرة منخفض ترس ويخفّض بكرة ينزلق إتجاه إلى_إلىون_إلىة_إلىات آخره_آخرهة_آخرهات_آخره
الصلادة قسمت يعالج من البكرة lower داخل إثنان steps: Fiestly تكرير حراريّ, HB260-300; بعد ذلك تفحيم سطحيّ يعالج, HRC45-50.
drived البكرة lower بخطّ رئيسيّ يقود إنتاج ترس, lower بكرة مدخل ترس, ومفتوح يقود lower بكرة عزم ليّ.
4, يساند بكرة أداة:
يتألّف الأداة من يساند بكرة دعم بكرة, يحمل حامل قفص ويوتّد إلى_إلىون_إلىة_إلىات آخره_آخرهة_آخرهات_آخره
ال يساند بكرة يستطيع كنت كيّفت صعودا ونزولا. عبر تعديل وفقا ل المواصفة المادة أن يكون لففت. الصلادة يعالج من ال يساند بكرة تكرير حراريّ fiestly, HB190-220.The يساند بكرة إجماليّ أربعة قطعة. ال يساند بكرة يمكن كيّفت صعودا ونزولا. إن يجد أنت الأسطوانة ملف ثغر بصفة عامة, بكرة يحتاج أن يرتفع.
5, إدارة وحدة دفع رئيسيّ أداة
إدارة وحدة دفع رئيسيّ يتألّف أداة محرك, يقسي مقلل, hydraulic brake إلى_إلىون_إلىة_إلىات آخره_آخرهة_آخرهات_آخرهالمحرك يستطيع كنت درت في اتّجاه عقارب السّاعة و counter clockwise أن يزوّد القوة للوحة يلفّ
6, يقلب أداة
شغلت ال يقلب أداة بأسطوانة هيدروليّ. ال يقلب علويّ بكرة إتجاه يركض حامل قفص وفقا ل خطوة قضيب, يجعل الإتجاه حامل قفص نكّست أو أغلقت. الأسطوانة يمكن كنت يزيل.
7, نظام هيدروليّ
ال hydraulicc يتألّف نظام ترس زيت مضخة, مجموعة صمام وخطّ الأنابيب, etc
الضغط صمام من تايوان sery صمام تضمينيّ. يضع الخطّ الأنابيب ببساطة, ويبقي convenientli. يتألّف ال sustem weih ضغط يكيّف دارة, يزامن دارة وسرعة دارة. يستطيع الضغط يكيّف دارة zdjust نظام عمل ضغط من خلال الرئيسيّ طفح صمام. من خلال ال adjustmennt من تحويل مجزّئ تيار صمام إلى ال يزامن دارة, ال حقّقت تحويل خشن ويزامن من البكرة علويّ. يسرع ال upwards وإلى الأسفل كيّفت بصمام خانق.
وظيفة الرئيسية
بكرة علويّ up/down, إنقلاب أداة إلى أسفل, fixxed أداة إلى أسفل, فوق بكرة إلى الأمام/خلفيّ, إلى أسفل بكرة إلى الأمام/عكس
عندما يريد نحن أن يتحرّك الأسطوانة خارجا, نحن سنرفع البكرة مرتفع في المكان highest, وبعد ذلك يترك الإنقلاب أداة إلى أسفل إلى الأفقيّ. أنت يمكن تحرّكت الأسطوانة خارجا.
إنتاج برميل أسطوانيّ:
يغذّي--يثنّي النهاية جزء--symmetric décharge
يثنّي النهاية جزء
symmetric يثنّي
