تفاصيل المنتج:
شروط الدفع والشحن:
|
| نهاية الاتصال: | نهاية لحام المقبس، نهاية مترابطة، نهاية شفة | المواد: | أ 105 |
|---|---|---|---|
| التصميم والتصنيع: | أبي 602 | النوع: | مزور |
| وسائط: | النفط والغاز والماء والبخار والأحماض | الضغط: | 150 رطل ~ 1500 رطل (DN15-50) |
| إبراز: | صمام الكرة الأرضية الصلب مزورة,صمام بوابة الفولاذ المقاوم للصدأ |
||

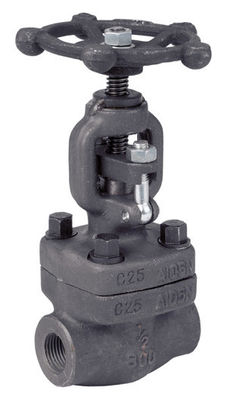

ASME B16.34 OS ، Y صمام بوابة الفولاذ المجوهر CL150 CL300 CL600
تفاصيل سريعة
القياسية أو غير القياسية: القياسية
نوع نهاية الارتباط: نهاية صيانة محرك القنبلة المزدوج، النهاية المطاطية، نهاية الشريط، نهاية صيانة المحرك والنهاية المطاطية (على الطلب)
الهيكل: البوابة
الضغط: الضغط المتوسط
الطاقة: يدوية أو تعمل
النوع: مزورة
درجة حرارة الوسائط:درجة حرارة طبيعية
وسائل الإعلام: النفط والغاز والماء والبخار والأحماض
العملية: عجلة يدوية
(سيزي)
الضغط:150LB ~ 1500LB (DN15-50)
المواد:A105,LF2,F11,F22,F304,F316,F51,Monel,الخ
الحزمة: حزمة خشبية أو حسب الحاجة
الوصف
صمامات الكرة المقلدة API 602:
يتم تثبيت صمامات الكرة الأرضية بشكل رئيسي لتعديل أو تنظيم حجم التدفق.يتطلب التدفق المستمر للسائل بسبب انخفاض الضغط العالي المتأصل فيتصميم الصمامات نفسها. يجب دائما تركيب هذا النوع من الصمامات لضمان دخول مدخول تدفق من خلال قاعدة مقعد الصمام.صمام لديه سهم مطبوع على الجسم للإشارة إلى الاتجاه المفضل علىيمكن استخدام صمامات الكرة مع السوائل التي تحتوي على جسيمات في التعليق.
خصائص صمام الكرة:
غطاء محكّم، مخرّب و نير خارجي، جذوع مرتفعة، أسطح مقاعد معدنية
تصميم الجذع:
يكون الجذع من تصميمات مجزأة متكاملة. يجب أن يكون الحد الأدنى لقطر الجذع حسب المتطلبات القياسية.
نظام التعبئة والتغليف بيلفيل:
إذا طلب من قبل العميل، يمكن اعتماد نظام تأثير التعبئة الحزمة بيلفيل رباعية محملة لتحسين متانة وموثوقية ختم التعبئة.
تصميم المقاعد الخلفية:
جميع صمامات الكرة الأرضية لدينا تصميم المقعد الخلفي في معظم الحالات صمام الكرة الأرضية الكربون ستيل مجهز بمقعد خلفي قابل للتجديديتم معالجة المقعد الخلفي مباشرةً في غطاء السيارة أو يتم معالجة بعد اللحامعندما يكون صمام الكرة الأرضية في وضعية مفتوحة بالكامل، يمكن أن يكون ختم المقعد الخلفي موثوق جدا.من غير المستحسن إضافة أو تغيير التصفيف بمعدل المقاعد الخلفية عندما يكون الصمام تحت ضغط يحتوي.
مقعد:
في صمام الكرة الأرضية من الفولاذ الكربوني، يكون المقعد عادةً من الفولاذ المُصنع. سطح الختم للمقعد مصفح بالرش مع سبيكة صلبة محددة من قبل العميل.يتم استخدام مقعد متجدد الملفوف لصمامات الكرة الأرضية من الفولاذ الكربوني NPS≤12للفولف الكرة من الفولاذ المقاوم للصدأ ، يتم اعتماده عادة ، أو لحام سبيكة صلبة مباشرة بشكل متكامل.مقفل أو لحام على المقعد هو أيضا اختياري لصمام الكرة الأرضية الفولاذ المقاوم للصدأ إذا كان يطلب من قبل العميل.
الجوز:
عادةً ما يتم تصنيع محار الجذع من ASTM A439 D2. يمكن أيضًا تصنيعه من حليف النحاس إذا تم طلبه من قبل العميل.يتم تثبيت محمل التدحرج على جانبي الجذع المكسرة من أجل تقليل عزم الدوران مفتوحة وإغلاق صمام الكرة الأرضية.
صمام الكرة الخاص:
بالإضافة إلى صمامات الكرة الأرضية العادية، نحن أيضاً نصنع صمامات الكرة الأرضية المشوية صمامات الكرة الأرضية المغلقة، صمامات الكرة الأرضية المختومة، صمامات الكرة الأرضية المختومة، الخ
نطاق الأبعاد
NPS: 1/2 " - 2"
الضغط: 150-800،900-1500
|
فئة |
الحجم |
الأبعاد (ملم) |
الوزن |
||||||
|
الـ NPS |
DN |
(ل) |
د |
s |
هـ |
W |
معاهدة عدم الانتشار |
||
|
155-800 |
نصف |
15 |
79 |
9.5 |
21.8 |
158 |
100 |
نصف |
2 |
|
3/4 |
20 |
92 |
12.7 |
27.1 |
192 |
100 |
3/4 |
3 |
|
|
1 |
25 |
111 |
17.5 |
33.8 |
252 |
125 |
1 |
4 |
|
|
5/4 |
32 |
120 |
23.8 |
42.6 |
252 |
160 |
5/4 |
6 |
|
|
3/2 |
40 |
152 |
28.6 |
48.7 |
289 |
180 |
3/2 |
7 |
|
|
2 |
50 |
172 |
36.5 |
61.1 |
330 |
200 |
2 |
11 |
|
|
900-1500 |
نصف |
15 |
111 |
9.5 |
21.8 |
207 |
100 |
نصف |
2 |
|
3/4 |
20 |
111 |
12.7 |
27.1 |
207 |
100 |
3/4 |
3 |
|
|
1 |
25 |
130 |
17.5 |
33.8 |
240 |
125 |
1 |
4 |
|
|
5/4 |
32 |
152 |
23.8 |
42.6 |
258 |
160 |
5/4 |
6 |
|
|
3/2 |
40 |
172 |
28.6 |
48.7 |
290 |
180 |
3/2 |
8 |
|
|
2 |
50 |
220 |
36.5 |
61.1 |
337 |
200 |
2 |
13 |
|
التطبيق:
التخزين البارد، الصناعة الكيميائية، صناعة البتروكيماويات، الآلات، البناء الحضري، مكافحة الحرائق، معالجة المياه، المعادن، الطاقة الكهربائية، الخ
