تفاصيل المنتج:
شروط الدفع والشحن:
|
| الاستخدام: | التوتر قوة التوتر تستر | نطاق الحمل: | 6 كيلو - 600 كيلو نيوتن |
|---|---|---|---|
| Max. ماكس. Ram stroke السكتة الدماغية رام: | 250 ملم | Max. ماكس. Tensile space مساحة الشد: | 800 مم (بما في ذلك شوط المكبس) |
| Max. ماكس. Compression space مساحة الضغط: | 700 مم (بما في ذلك شوط المكبس) | عرض: | تحكم وعرض الكمبيوتر |
| وضع التثبيت: | هيدروليكيا | محول: | تحميل خلية |
| قياس التشوه: | YYU –10 / 50 | أبعاد إطار التحميل: | 990 × 600 × 2435 مم |
| أبعاد وحدة التحكم: | 1140 × 700 × 930 مم | كل الوزن: | 2800 كجم |
| إبراز: | آلة هيدروليكية العالمي اختبار,الرقمية آلة اختبار العالمي |
||
العرض الرقمي الهيدروليكية آلة الاختبار العالمي خلية تحميل عالية الدقة
HD-B611-S Universal Test Machine.pdf
HD-B616-1 30T الهيدروليكية العالمية اختبار الجهاز. pdf ...
HD-B616-2 60T آلة اختبار عالمية هيدروليكية. pdf ...
HD-B616-3 100T آلة الاختبار العالمي الهيدروليكية ...
HD-B616-4 200T آلة الاختبار العالمي الهيدروليكية ...
1. مقدمة

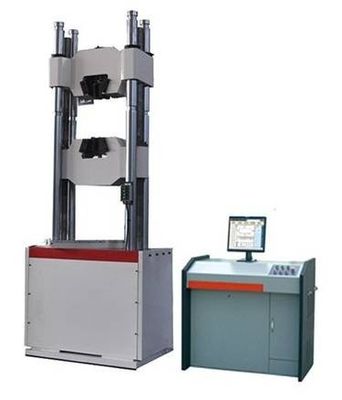

آلة اختبار الشد الهيدروليكية للمواد العالمية مع خلية تحميل عالية الدقةتم تصميم العرض الرقمي الهيدروليكي ونظام التحميل الهيدروليكي اليدوي ، وحدة تحكم المحرك الرئيسية ثابتة بشكل منفصل.يتميز بخصائص الراحة العملية ، العمل بثبات ، الدقة العالية والتحميل الثابت.يمكنها تنفيذ التجارب مثل الشد والضغط والانحناء والقطع وما إلى ذلك إلى المواد المعدنية غير المعدنية.
2. الهيكل
يتكون المحرك الرئيسي من دعم قابل للتعديل (قاعدة ، عمود لولب لولبي ، عرض متقاطع متحرك (مجموعة المشبك السفلي)) وإطار عمل (خزان زيت العمل ، مكبس ، منصة ، دعامة عرضية (مجموعة المشبك العلوية)).عنصر الآلة: مضخة الزيت ذات الضغط العالي تزود الزيت لخزان الزيت العامل ، يتحرك المكبس ولوحة الضغط والعرض العرضي العلوي للقيام بالتمدد والضغط.يتم اختبار التمدد في الفراغ بين العارضة العرضية العليا والعارضة العرضية المنقولة.يدور محرك الحياة ، والعتاد ، وسلسلة السلسلة بنفس السرعة لتحريك العارضة العرضية.
3. الخصائص
آلة اختبار الشد الهيدروليكية للمواد العالمية مع خلية تحميل عالية الدقةله مزايا مثل الدقة العالية ، الوزن الخفيف ، التشغيل السهل ، ضغط الضغط الهيدروليكي الأوتوماتيكي ، عمر الاستخدام الطويل وهلم جرا.ينطبق على الكشف عن فهارس مختلفة مثل التوتر ، ومقاومة الانضغاط ، والانحناء وما إلى ذلك للمواد المعدنية وغير المعدنية في المختبرات المختلفة.
المواصفات الرئيسية
|
نموذج: |
HD-B616 |
|
ماكس.حمل الاختبار: |
60 ت |
|
خطأ نسبي يشير إلى قيمة الحمل: |
± 1٪ |
|
ماكس.السكتة الدماغية رام: |
250 ملم |
|
ماكس.مساحة الشد: |
800 مم (بما في ذلك شوط المكبس) |
|
ماكس.مساحة الضغط: |
700 مم (بما في ذلك شوط المكبس) |
|
عرض: |
تحكم وعرض الكمبيوتر |
|
قبضة الشد للعينة المستديرة: |
φ6-φ26mm |
|
قبضة الشد للعينة المسطحة: |
0-15 ملم |
|
المسافة لعمودين: |
500 ملم |
|
حجم الصوانى العلوي والسفلي: |
200 × 200 مم |
|
مدى الانحناء: |
450 مم |
|
عرض أسطوانة الانحناء: |
140 ملم |
|
ضياء.من بكرة الانحناء: |
30 ملم |
|
وضع التثبيت: |
هيدروليكيا |
|
محول: |
تحميل خلية |
|
قياس التشوه: |
YYU –10 / 50 |
|
أبعاد إطار التحميل: |
990 × 600 × 2435 مم |
|
أبعاد وحدة التحكم: |
1140 × 700 × 930 مم |
|
كل الوزن: |
2800 كجم |
الملحقات القياسية الرئيسية
|
الصوانى العلوى والسفلى للضغط (200x200mm) |
1 مجموعة |
|
مقياس التمدد |
1 مجموعة |
|
قبضة عينة مستديرة للشد (φ6-φ26mm) |
1 مجموعة |
|
قبضة عينة مسطحة للشد (0-15mm) |
1 مجموعة |
|
اكسسوارات الانحناء |
1 مجموعة |
|
خلية تحميل عالية الدقة |
1 مجموعة |
|
التشفير الكهروضوئي عالي الدقة قياس الإزاحة |
1 مجموعة |
|
مضخه عالية الضغط |
1 مجموعة |
|
صمام التناسب |
1 مجموعة |
|
صمام مؤازر كهروهيدروليكي |
1 مجموعة |
|
ملحقات القص (الملحقات الاختيارية) |
1 مجموعة |
1. هو نوع digtial
2. إنه هيدروليكي
3. يمكن أن تفعل اختبار الشد والضغط والانحناء ، وهلم جرا
1. مقدمة
نموذج آلة الاختبار العالمي الهيدروليكي WES-300B تم تصميم UTM للعرض الرقمي الكهروهيدروليكي ونظام التحميل الهيدروليكي اليدوي ، وحدة تحكم المحرك الرئيسية ثابتة بشكل منفصل.يتميز بخصائص الراحة العملية ، العمل بثبات ، الدقة العالية والتحميل الثابت.يمكنها تنفيذ التجارب مثل الشد والضغط والانحناء والقطع وما إلى ذلك إلى المواد المعدنية غير المعدنية.
2. الهيكل
يتكون المحرك الرئيسي من دعم قابل للتعديل (قاعدة ، عمود لولب لولبي ، عرض متقاطع متحرك (مجموعة المشبك السفلي)) وإطار عمل (خزان زيت العمل ، مكبس ، منصة ، دعامة عرضية (مجموعة المشبك العلوية)).عنصر الآلة: مضخة الزيت ذات الضغط العالي تزود الزيت لخزان الزيت العامل ، يتحرك المكبس ولوحة الضغط والعرض العرضي العلوي للقيام بالتمدد والضغط.يتم اختبار التمدد في الفراغ بين العارضة العرضية العليا والعارضة العرضية المنقولة.يدور محرك الحياة ، والعتاد ، وسلسلة السلسلة بنفس السرعة لتحريك العارضة العرضية.
3. الخصائص
إن التحكم في الكمبيوتر والعرض آلة اختبار الشد المعدنية الهيدروليكية لها مزايا مثل الدقة العالية ، الوزن الخفيف ، التشغيل السهل ، تثبيت الضغط الهيدروليكي الأوتوماتيكي ، عمر الاستخدام الطويل وما إلى ذلك.ينطبق على الكشف عن فهارس مختلفة مثل التوتر ، ومقاومة الانضغاط ، والانحناء وما إلى ذلك للمواد المعدنية وغير المعدنية في المختبرات المختلفة.
