| إبراز: | مضخة هيدروليكية متغيرة الإزاحة |
||
|---|---|---|---|

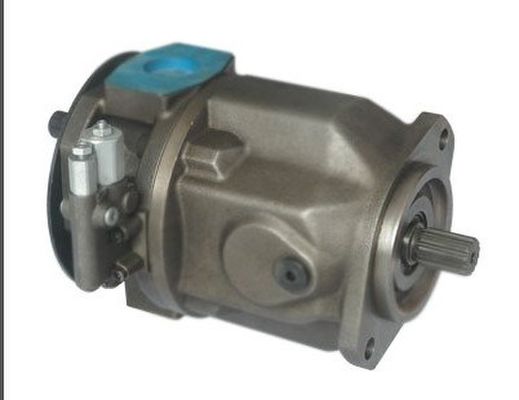

عالية السرعة الروتاري الضغط العالي مضخات مكبس هيدروليكي حجم صغير A10VSO 71
مفصلة وصف المنتج
تفاصيل سريعة
مضخات المكبس الهيدروليكي
دوران عقارب الساعة
ختم بيربونان
رمح مبطن
للنظام الهيدروليكي. السفينة النظام الهيدروليكي
ارتفاع ضغط النظام الهيدروليكي مضخات المكبس الهيدروليكي

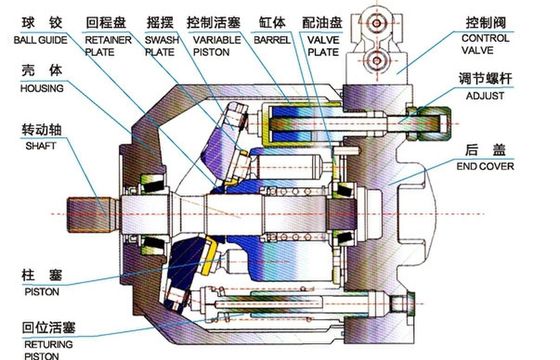

محوري مضخة مكبس، والتشريد هو 18cc / 28cc / 45cc / 71cc / 100cc / 140cc.
الضغط والتدفق السيطرة
دوران عقارب الساعة
الأختام بيربونان
رمح مبطن
ساي 2 حفرة ونك بوصة الموضوع

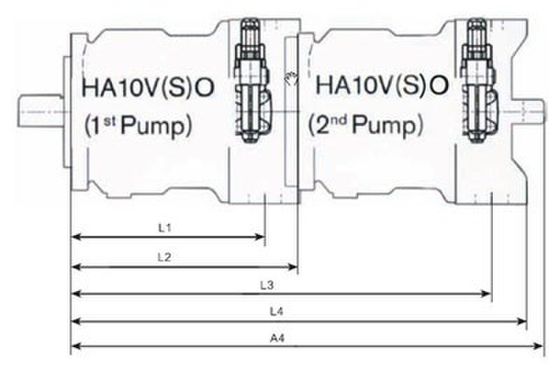

ثرو-دريف الغلاف الخلفي، يمكن توصيل مضخة أخرى
مواصفات:
مواصفات: |
|
|
| 16/18 | 28 | 45 | 71 | 100 | 140 |
الإزاح |
| V g ماكس | سم 3 | 18 | 28 | 45 | 71 | 100 | 140 |
السرعة القصوى |
| n ماكس | دورة في الدقيقة | 3300 | 3000 | 2600 | 2200 | 2000 | 1800 |
ماكس. تدفق | في n ماكس | q v | L / دقيقة | 59.4 | 84 | 117 | 156 | 200 | 252 |
في 1500 ص / دقيقة | 27 | 42 | 68 | 107 | 150 | 210 | |||
ماكس. باور (Δp = 280bar)
| في n ماكس | P الحد الأقصى | كيلووات | 27.7 | 39 | 55 | 73 | 93 | 118 |
في 1500 ص / دقيقة | 12.6 | 20 | 32 | 50 | 70 | 98 | |||
ماكس. عزم الدوران (Δp = 280bar)
| في V ز ماكس | TMAX | نانومتر | 80.1 | 125 | 200 | 316 | 445 | 623 |
وزن |
| م | كلغ | 12 | 15 | 21 | 33 | 45 | 60 |
التطبيقات:
نظام الهيدروليكي. السفينة النظام الهيدروليكي.
أفضلية:
نوعية جيدة، تنافسية الأسعار والتسليم السريع.
انخفاض مستوى الضجيج، حجم صغير
الإزاح | تصاعد شفة a (b) إسو (4) -hole | تصاعد شفة C (D) ساي 2 (4) -hole | A4 | A5 | A6 | ||||||||
A1 | A3 | B2 | B10 | L (L1) | A1 | A3 | B2 | B10 | L (L1) | ||||
18 | 80h8 | 109 | 7 | 11 | M16 × 1.5 | 82.55h8 | 106.4 | 6.3 | 11 | 9 / 16-18UNF | 134 | 25 | 20 |
28 | 100h8 | 140 | 9 | 14 | M18 × 1.5 | 101.6h8 | 146 | 9.5 | φ14 | 3 / 4-16 مؤسسة الأمم المتحدة | 174 | 32 | 20 |
45 | 100h8 | 140 | 9 | 14 | M22 × 1.5 | 101.6h8 | 146 | 9.5 | φ14 | 7 / 8-14 مؤسسة الأمم المتحدة | 174 | 40 | 25 |
71 | 125h8 | 180 | 9 | 18 | M22 × 1.5 | 127h8 | 181 | 12.7 | φ18 | 7 / 8-14 مؤسسة الأمم المتحدة | 210 | 50 | 25 |
100 | 125h8 | 180 | 9 | 17.5 | M27 × 2 | 127h8 | 181 | 12.7 | 17.5 | 11 / 16-12 مؤسسة الأمم المتحدة | 210 | 60 | 32 |
140 | 180h8 | 158.4 × 158.4 | 9 | φ18 | M27 × 2 | 152.4h8 | 161.6 × 161.6 | 12.7 | φ20 | 11 / 16-12 مؤسسة الأمم المتحدة | 200 × 200 | 63 | 32 |
النفط نوع ميناء البعد
الإزاح | بورتس أت أوبوسيت سيديس | بورتس أت رير | (UNC) | |||||||||||
B1 | B8 | B9 | B18 | B19 | B20 | B1 | B8 | B9 | B18 | B19 | B20 | A7 | A8 | |
18 | 195 | 145 | 63 | 109 | 40 | 130 | M10 (3 / 8-16UNC) | M10 (3 / 8-16UNC) | ||||||
28 | 206 | 164 | 80 | 119 | 40 | 140 | 225 | 170 | 45 | 73 | 43 | 209 | M10 (7 / 16-14UNC) | M10 (3 / 8-16UNC) |
45 | 224 | 184 | 90 | 129 | 40 | 155 | 244 | 189 | 50 | 81.5 | 40 | 228 | M12 (1 / 2-13UNC) | M10 (3 / 8-16UNC) |
71 | 259 | 217 | 104 | 143 | 40 | 183 | 278 | 223 | 58 | 91.5 | 40 | 262 | M12 (1 / 2-13UNC) | M10 (3 / 8-16UNC) |
100 | 329 | 275 | 100 | 148 | 40 | 250 | 344 | 288 | 55 | 99 | 40 | 327 | M12 (1 / 2-13UNC) | M14 (1 / 2-13UNC) |
140 | 337.5 | 275 | 110 | 183 | 27 | 222 | 379 | 293 | 60 | 140 | 27 | 353 | M12 (1 / 2-13UNC) | M14 (1 / 2-13UNC) |
حجم العالمي
CC | B4 | B5 | B6 | B11 | B12 | B13 | B14 | B15 | B16 | B17 | X | ب | S |
18 | 43 | 83 | 11.5 | 67 | 66 | 152 | 26.2 | 52.4 | 22.2 | 47.6 | 7 / 16-20UNF | 3/4 " | 1 " |
28 | 40 | 90 | 13 | 74 | 75 | 164 | 30.2 | 58.7 | 22.2 | 47.6 | 7 / 16-20UNF | 3/4 " | 11/4 " |
45 | 45 | 96 | 13 | 83 | 81 | 184 | 35.7 | 69.9 | 26.2 | 52.4 | 7 / 16-20UNF | 1 " | 11/2 " |
71 | 53 | 115 | 17 | 98 | 92 | 210 | 42.9 | 77.8 | 30.2 | 58.7 | 7 / 16-20UNF | 1 " | 2 " |
100 | 95 | 175 | 20 | 106 | 95 | 236 | 50.8 | 88.9 | 31.8 | 66.7 | 7 / 16-20UNF | 11/4 " | 21/2 " |
140 | 78 | 173 | 21 | 118.5 | 108 | 262 | 50.8 | 88.9 | 31.8 | 66.7 | M14 × 1.5 | 11/4 " | 21/2 " |
