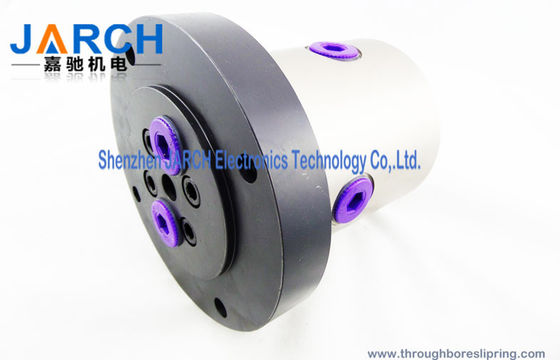

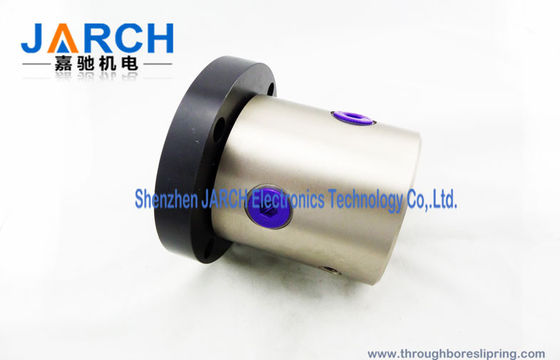

High Pressure Max 35Mpa Hydraulic Rotary Union / Low speed Hydraulic Rotary Joint

ارتفاع ضغط ماكس 35Mpa الهيدروليكية الروتاري الاتحاد / منخفضة السرعة المشتركة الروتاري الهيدروليكية

خاصية:

1. الضغط الأقصى هو ما يصل إلى 35Mpa

سرعة 2.Max ليست سوى 20 دورة في الدقيقة

3.Connection: Flang

درجة حرارة 4.Max ليست سوى 80 ℃

5. stainless الصلب الإسكان و الدوار

تفاصيل سريعة:

التعبئة والتغليف والشحن:

وصف:

يوفر المفصل الدوراني ، الذي يشار إليه أيضًا باسم المفصل الدوار أو المفصل الدوار ، ختمًا ميكانيكيًا بين أنبوب الإمداد الثابت والأسطوانة الدوارة أو الأسطوانة للسماح بتدفق وسائط نقل الحرارة إلى و / أو خارج لفة الدوران. تشمل وسائط نقل الحرارة التي تستخدم عادةً مع الوصلات الدوارة والمفاصل الدوارة البخار والماء وزيت الهرمون والمبرد وزيت الهواء الهيدروليكي.

تتكون الوصلة الدوارة من سلسلة ML من محاملين دقيقين كبيرين ومبادئ أختام التصميم باستخدام محامل وملساء مانعة للتسرب إلى الحد الأدنى ، مما يطيل عمر الخدمة.

النقابات الدورانية عالية السرعة في JARCH قادرة على احتواء الضغط العالي للغاية أثناء الدوران بسرعات عالية. المواد المستخدمة في صنع النقابات الدوارة عالية السرعة هي الألومنيوم ، الكربون الصلب ، وعند الطلب ، الفولاذ المقاوم للصدأ ، والذي يوفر مقاومة تآكل رائعة. نحن نقدم مجموعة متنوعة من الأحجام في كل من أمريكا ومتري. نحن متخصصون في التصميم المخصص الذي يوفر لعملائنا المواصفات الدقيقة التي يحتاجونها. التحدث إلى موظفي المبيعات لدينا ذوي المعرفة والأناقة وسيكونون سعداء للمساعدة في إنشاء النموذج الأولي الذي يلبي احتياجاتك.

تشمل الاستخدامات الصناعية النموذجية لنقابات JARCH الدوارة عالية السرعة مجففات البخار ، والمطاط ، والبثق ، ولفائف التقويم ، وقوابض الهواء ، والمصفيح ، ولفافة الصحافة ، وتصنيع الآلات ، والهيدروليكا ، ومراكز تشغيل الآلات والتطبيقات ذات الصلة.

فوائد:

1. ارتفاع درجة الحرارة ، وارتفاع ضغط مقاومة تناوب الأنابيب اقتران

2. النقابات البناء وعرة مناسبة للضغط العالي ، ارتفاع درجة حرارة الزيت الحراري ، البخار

3 . يتم استيراد الختم من ألمانيا ، مما يضمن الأداء الممتاز لاتحادنا الدوراني.

4. تصميم الهيكل الأساسي القابل للفصل مناسب للتحويل بين الممرات المفردة والمتعددة

5. استخدام لوح الجرافيت يوازن بين تعويض الربيع ، ومن ثم فإنه يتجنب تآكل الربيع ويطيل عمر الخدمة.

6. مثالية للزيت الحراري وضغوط أعلى بكثير ، ودرجات الحرارة

7. H osing مصنوعة من الحديد الزهر المطيل والغطاء الدوار مصنوعة من الصلب الكروم

8. have ارتفاع درجة الحرارة مقاومة الربيع

الأبعاد:

التطبيقات:

• آلات الورق

• الصلب ، المموج ، المنسوجات ،

• صباغة ، المطاط ، البلاستيك ، الكيميائية ، أداة آلة

تعليمات التحميل:

اتحاد الروتاري للأنظمة الدوارة الخاص بك هو مكون دقيق والذي ، عند تثبيته بشكل صحيح ، سوف يوفر حياة طويلة خالية من التسرب. يرجى اتباع هذه الإرشادات العامة عند تثبيت الاتحاد الخاص بك:
روابط
يجب دائمًا تثبيت نقابات أنظمة الدوران باستخدام اتصالات مرنة. لتجنب إتلاف المحامل ، يحتاج الاتحاد إلى إيجاد مركزه أثناء التشغيل. لا بد من أن يكون إما رمح أو السكن أنابيب الصلب.
يجب تثبيت حاوية الاتحاد في ملزمة ويجب تثبيت الاتصال المرن قبل تثبيت الاتحاد على الجهاز.
تنظيف المواضيع الإناث ووجه رمح قبل التثبيت. استخدام شريط أنابيب تفلون أو تسرب الأنابيب على المواضيع معاهدة عدم الانتشار. كمبدأ توجيهي ، يجب أن تكون مؤشرات ترابط معاهدة عدم انتشار الأسلحة (NPT) محكمة الإحكام بالإضافة إلى 1- 3 لفات لإغلاق الخيوط. عند تثبيت الخيوط المتوازية ، يجب استخدام الحشوات أو الحلقات المناسبة.
يجب أن يكون هناك منحنى طفيف وخالي من العقدة في الخرطوم عند تثبيته على الجهاز. من الضروري أن يطفو الإسكان أو العمود في مكان غريب الأطوار للتعويض عن أي غريب الأطوار و / أو الانحلال.

المضادة للدوران
في كثير من الحالات ، يتم استخدام وصلات خرطوم مرنة لمكافحة الدوران. تتطلب التطبيقات الأخرى جهازًا خارجيًا لمكافحة الدوران مثل الشوكة حول التركيبات أو الدبوس أو النير أو السناد. تحتاج الأجهزة المضادة للدوران إلى "التعويم" لمنع إتلاف الاتحاد.
تصفية
لمنع الأضرار التي لحقت رمح أو الأختام ، تتطلب أنظمة الروتاري الترشيح إلى 10 ميكرون أو أقل. قد يؤدي عدم القيام بذلك إلى إبطال الضمان وتسبب في فشل سابق لأوانه.
تشحيم
إذا كانت نقابتك تحتوي على تجهيزات الشحوم ، فقم بتشحيمها بما لا يزيد عن مضختين من الشحوم المناسب لكل مناسبة.
