تفاصيل المنتج:
شروط الدفع والشحن:
|
| إبراز: | آرو أجزاء مضخة الحجاب الحاجز,الهواء الحجاب الحاجز تعمل أجزاء المضخة |
||
|---|---|---|---|
الهواء مضخة الحجاب الحاجز (يعرف أيضا باسم مضخة الغشاء، تشغيل مضخة الهواء مزدوجة الحجاب الحاجز (AOOD) أو الهوائية مضخة الحجاب الحاجز) التي تستخدم مزيجا من العمل الترددية من المطاط، البلاستيك الحراري أو teflondiaphragm والصمامات مناسبة جانبي الحجاب الحاجز (فحص الصمام والصمامات فراشة، والصمامات رفرف، أو أي شكل آخر من أشكال صمامات للإيقاف) لضخ السوائل.
وصف المنتج:
مدخل الهواء | 1 / 4-18NPTF-1 |
المخرج السوائل | 1-11-1 / 2NPTF-1، Rp1-11BSP |
السوائل مدخل | 1-11-1 / 2NPTF-1، Rp1-11BSP |
كحد أقصى. تدفق | 135L / دقيقة |
كحد أقصى. رئيس | 70M |
كحد أقصى. رفع فتيلة الذاتي (الجاف) | 4M |
كحد أقصى. ضغط جوي | 8.3bar |
كحد أقصى. الجسيمات قطر | 3MM |
كحد أقصى. تركيب البعد | 249.5 × 360.5 × 245MM |
الوزن | 9.5KG |
ضجيج | <80DB |
التعبئة والتغليف والشحن
التعبئة والتغليف التفاصيل: | حالة الخشب الرقائقي / الكرتون في مضخة الحجاب الحاجز |
تسليم التفاصيل: | 5 أيام من تلقي الدفع (وفقا لكمية الطلب الخاص بك) |
مواصفات
الهواء مضخة الحجاب الحاجز
1. عدم تسرب
2. حسن الأداء الذاتي فتيلة
3. ينقل جميع أنواع المتوسطة
4. المواد: الفولاذ المصبوب، ألو، SS، PP
A 2 5 XX - XXX - X (اختيار نموذج)
شكل أنبوب الفم: A-B-BSP معاهدة حظر الانتشار النووي (F) C-شفة
المواد الحجاب الحاجز: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
المواد الكرة: 9 -Santoprene H - Hytre T - PTFE A - الأسيتال
الكرة المواد المقعد: P / K -Polypropylene / Kynoar SS غير القابل للصدأ الصلب
المواد مضخة: SS غير القابل للصدأ الصلب والألومنيوم AL سبيكة CI- الكربون الصلب P / K -Polypropylene / Kynoar
معلمات الأداء الرئيسي
رقم معلمة أسماء وحدات القيم المرجعية
1 الحد الأقصى. العمل ضغط الهواء ميغاباسكال 0.83
2 الحد الأقصى. تدفق لتر / دقيقة 135
3 الحد الأقصى. رئيس م 70
4 ماكس. السائل الناتج الضغط ميغاباسكال 0.83
5 الحد الأقصى. الجسيمات من خلال القطر مم 3
6 كغ من الوزن 9.5 / 12.5 (PP / KV) /9.5 (AL) / 14.5 (SS / CI)
7 مستوى الضوضاء ديسيبل <85
الحدود القصوى المسموح بها درجة الحرارة التطبيقية (الحجاب الحاجز / الكرة / ختم المادية)
أسيتال ··············································· 40 ° - 150 ° F (4.4- 65.5 ° C)
Santoprene························································································-40°- 225 ° F (-40 ° - 107.2 درجة مئوية) Teflon··································································································40°- 220 ° F (4.4 ° - 104 ° C) Nitrile···································································································10°- 180 ° F (-12 ° - 82 ° C) Viton································································································-40°- 350 ° F (-40 درجة -176.6 ° C) Hytrel···································································································-20°-150°F (-12 ° - 93 ° C) Kynar································································································10°-200°F (-28.9 ° - 65.5 ° C) Polypropylene····························································································32°- 175 ° F (0 حتي 79،4 ° C)
1 "مخطط التدفق
عملية التركيب والصيانة:
قراءة وفهم، واتبع هذه المعلومات لتجنب الإصابة والضرر الملكية
لا يتجاوز الحد الأقصى لضغط الهواء مدخل كما جاء على لوحة نموذج المضخة.
ضغط الحد المبين في دليل لا يمكن أن تستخدم في تشغيل المضخة، وإلا فإن الإصابة الشخصية، والضرر مضخة أو الممتلكات الخسارة سوف تنشأ من ضغط الهواء الزائد.
SPARK ثابتة. يمكن أن يسبب الانفجار مما أدى إلى إصابة شديدة أو الموت. مضخة الأرض ونظام الضخ.
قد تحتوي على التصريف من المضخة الشوائب، مما قد يتسبب في إصابات خطيرة. الإفرازات يمكن استنزاف من خلال أنبوب من موقع العمل وحول المشغل.
حتى لو كانت تمزق الحجاب الحاجز، فإنه يمكن أيضا تفريغ المواد قسرا من كاتم للصوت العادم.
الضغط الخطرة. يمكن أن يؤدي إلى وقوع إصابات خطيرة أو أضرار في الممتلكات. لا خدمة أو مضخة نظيفة والخراطيم أو الاستغناء عن صمام بينما يتم الضغط على النظام. افصل خط العرض الجوي وتخفيف الضغط من-تيم تميز الكلية عن طريق فتح صمام الاستغناء أو جهاز و / أو بعناية وببطء تخفيف وإزالة خرطوم منفذ أو أنابيب من المضخة.
المواد الخطرة. يمكن أن يسبب خطورة في الضرر -jury أو الممتلكات. لا تحاول إرجاع المضخة إلى مركز المصنع أو الخدمة التي تحتوي على مواد خطرة. ممارسات المناولة الآمنة يجب أن تتوافق مع القوانين المحلية والوطنية ومتطلبات كود الأمان.
انفجار المخاطر: بعض النماذج، جنبا إلى جنب مع بعض الأجزاء التي الاتصالات السوائل، مصنوعة من الألومنيوم، بحيث لا يمكن وضعها حيز الاستخدام مع ثلاثي كلورو الإيثان، وكلوريد الميثيلين أو المذيبات الهيدروكربونية الهالوجينية الأخرى، وإلا فإنها قد تتفاعل وتسبب الانفجار.
التحقق من التوافق الكيميائي للمضخة المبللة أجزاء والمادة التي يجري ضخها، مسح أو إعادة -circulated. التوافق الكيميائية قد تتغير مع -ture درجات الحرارة وتركيز المادة الكيميائية (ق) في غضون المواد التي يتم ضخها، مسح أو تعميم. من أجل التوافق السوائل معين، راجع تصنيع المواد الكيميائية.
وتعتمد درجات الحرارة العظمى على الإجهاد -cal mechani فقط. وبعض المواد الكيميائية تقلل إلى حد كبير درجة حرارة التشغيل القصوى الآمنة. الاطلاع على تصنيع المواد الكيميائية من أجل التوافق الكيميائي ودرجة الحرارة ليم -its.
تأكد من أن جميع مشغلي هذه المعدات تم تدريبهم على وجه التحديد، أدرك ممارسات التشغيل الآمنة وفهمت القيود المفروضة على المعدات. وهم يعرفون كيفية ارتداء معدات الوقاية الشخصية إذا لزم الأمر.
لا تستخدم مضخة للدعم الهيكلي للنظام الأنابيب. أن تكون على يقين معتمدة مكونات النظام بشكل صحيح لمنع الضغط على الجزء مضخة
ذلك أمر لا بد منه لمنع الضرر لا لزوم لها المضخة. إذا كان لديه أن يكذب خاملا لفترة طويلة، يرجى تنظيفه جيدا بعد كل استعمال.
وصف عام
مضخة الحجاب الحاجز BSK تقدم تسليم كميات كبيرة حتى عند انخفاض الضغط الجوي وأساسها مجموعة من الطرق خيارات التوافق المادي available.Refer لنموذج وخيار chart.The BSK مضخة يتم توفيرها مع محرك الهواء مجزأ وقسم السائل.
الهواء تعمل مضخة الحجاب الحاجز يولد بالتناوب ضغط السائل كمية وضغط السائل إيجابي في غرفة السوائل باستخدام فرق الضغط في غرفة الهواء. يمكن للصمام الكرة ضمان تدفق إلى الأمام من السوائل.
وسوف تبدأ ضخ ركوب الدراجات كما يتم تطبيق الضغط الجوي، وسوف تستمر في ضخ ومواكبة الطلب. فإنه سيتم بناء وصيانة بريه خط -sure وسوف تتوقف الدراجات بمجرد التوصل إلى أقصى قدر من الضغط خط (DIS جهاز -pensing مغلق) وسوف تستأنف ضخ حسب الحاجة.
متطلبات الهواء والتشحيم
المفرط ضغط الهواء. يمكن أن يسبب تلف المضخة، الإصابة الشخصية أو أضرار في الممتلكات.
تعليمات التشغيل
صيانة
مائع القسم التفكيك
ملاحظة: الحجاب الحاجز فقط نماذج تستخدم الحجاب الحاجز الأساسي (6A) والحجاب الحاجز النسخ الاحتياطي (6). الرجوع إلى العرض iliary AUX في قسم التوضيح السائل.
مائع قسم إعادة التجميع
أبعاد التركيب:
تفكيك أجزاء في القسم السوائل

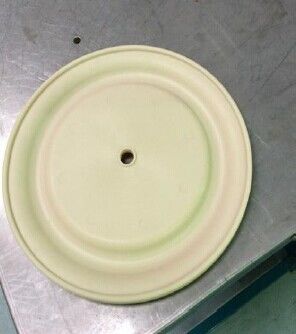

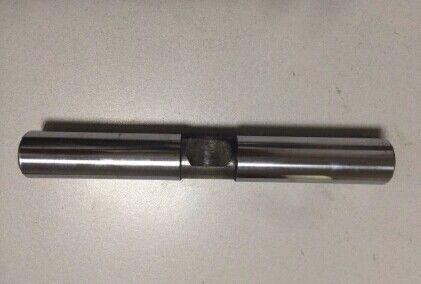

أ) أولا، وإزالة المضخة من نظام خطوط الأنابيب وتصريف المواد من المضخة داخل. ب) ضع مضخة في بيئة عمل نظيفة. ج) تفكيك أنبوب منفذ (1) من المضخة أولا، ومن ثم اخراج الكرة (2)، O الكأس (3) و (47) والكرة مقعد (4) من نهاية العلوي من الغطاء السائل (5) في التسلسل. بعد ذلك، وضع مضخة رأسا على عقب وتفكيك مداخل انابيب (11) وذلك لإخراج O الكأس (3) و (47)، مقعد الكرة (4) والكرة (2) من الحد الأقصى السائل (5). د) الافراج عن مسامير حول اثنين من القبعات السوائل لتفكيك الغطاء (5). ه) حرر المسمار الحجاب الحاجز (10) وإزالة الحجاب الحاجز غسالة (7)، (8) والحجاب الحاجز (6) من نهايات كل. إزالة قضيب الحجاب الحاجز (23) وختم الشفاه شكل (25) ويمكن استبدالها. تفكيك قطع غيار للصمام الهواء و) قم بفك البراغي (39) أولا، ومن ثم تفكيك غلاف صمام الهواء (38)، يربك الهواء (42) وختم طوقا (40)، و (41). ز) اخراج شريحة صمام (36) وصمام لوحة (37) من غلاف صمام الهواء (38). ح) تفكيك بحلقة إحكام (29) وإخراج نهاية سقف الحد (31) من طرفي غلاف صمام الهواء (38)، ويمكنك استبدال كوب (30) حسب الحاجة. ط) ويمكنك التحقق من الشفاه نوع التغليف (33) بعد دفع بها بكرة (35) من غلاف صمام الهواء (38) مع اليدين. تفكيك قطع غيار للالطيار صمام ي) تخفف 4 براغي (16) تحديد الاسطوانة أولا، ثم تفكيك الاسطوانة (14) و (18) على طرفي وإزالة كوب O (17). ك) إزالة طوقا الختم (19) من الأخدود للغلاف المحرك (15). ل) إخراج قضيب طيار (22) ورود الزناد (45) من غلاف المحرك (15)، ويمكنك استبدال الشفاه نوع التغليف (20) على قضيب الزناد أو كوب O (44) على قضيب التجريبية. إعادة التجميع من مضخة الحجاب الحاجز الخطوات إعادة التجميع من المضخة لا تتفق مع تلك التي التفكيك، لذلك كنت طلب يرجى لدفع الانتباه إلى ما يلي في عملية إعادة التجميع: 1) جميع العناصر الختم، فضلا عن قطع الاتصال بهم، ويجب أن يكون مدهون . 2) يرجى التحقق بعناية قبل استخدام جميع عناصر العزل سواء كانت معطوبة، مثل الأضرار السطحية. في حالة تلفها، يرجى استبدال أخرى جديدة. 3) يجب أن يكون الاتجاه الشفة للشفة من نوع التغليف (20) (25) و (33) بما يتفق مع الاتجاه هو مبين في الرسم البياني. 4) يجب بالتناوب تثبيتها البراغي على الغطاء السوائل عن طريق الزوايا المتقابلة لتحقيق نتيجة أفضل الختم. استكشاف الأخطاء وإصلاحها 1. يتم تفريغ بعض السائل من فتح العادم جنبا إلى جنب مع تدفق الهواء. تحقق الحجاب الحاجز عن أي ضرر. تحقق المسمار الحجاب الحاجز لرخاوة 2. هناك فقاعات الهواء في السائل منفذ تحقق من توصيل أنبوب الشفط لختم جيدة. التحقق من الاتصال بين أنبوب الشفط ومشعب السحب لختم جيدة. تحقق الحلقة O بين مشعب السحب والغطاء السوائل تحقق مسامير الحجاب الحاجز لرخاوة 3. خرج مضخة منخفضة تحقق من العرض الجوي مستقرة. تحقق من مدخل / مخرج عن أي انسداد. تحقق من الروابط التي تربط مشعب السحب لضيق الهواء تأكد من أن الكرة ليست عالقة على مقعد أو لا يجلس على الكرة بشكل غير صحيح. تبرأ 4. الهواء من فتحة العادم عندما لا يكون هناك حركة ترددية. تحقق ختم (33) على تراجع صمام (35). تحقق ختم (20) على قضيب الزناد (45). تحقق ختم (25) على الحجاب الحاجز وصلة قضيب
