تفاصيل المنتج:
شروط الدفع والشحن:
|
| Max. الأعلى. Test load: تحميل الاختبار:: | 300 كن | نطاق التحميل:: | 6 كيلو نيوتن - 300 كيلو نيوتن |
|---|---|---|---|
| الخطأ النسبي للإشارة إلى قيمة الحمل:: | ± 1٪ | Max. الأعلى. Ram stroke: رام السكتة الدماغية:: | 250 ملم |
| قبضة الشد للعينة المسطحة:: | 0-15 ملم | يكتب: | اختبار الشد الهيدروليكي العالمي |
| إبراز: | عالميّ توتريّ يختبر آلة,إلكترونيّ عالميّ يختبر آلة |
||

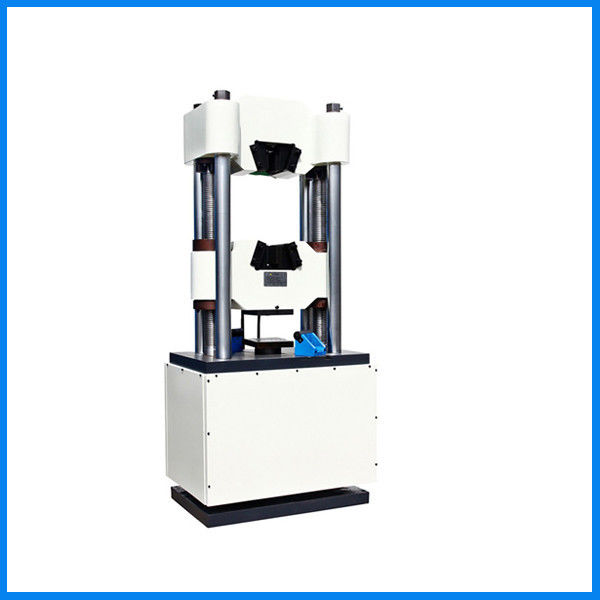

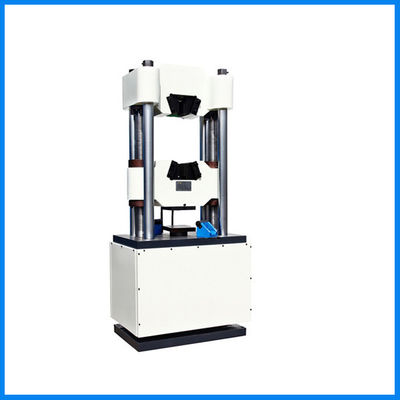

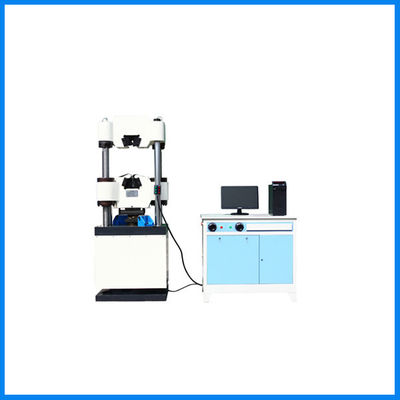

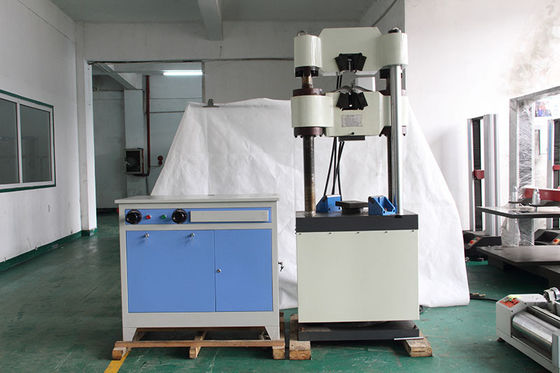

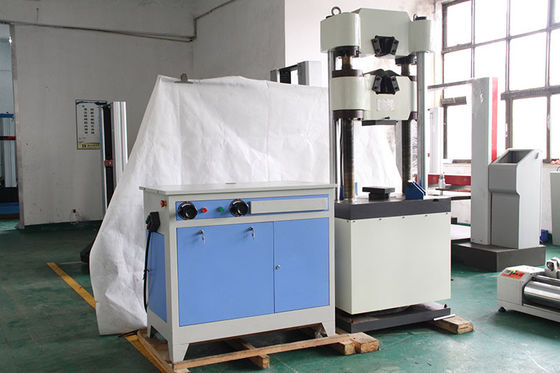

آلة اختبار الشد / الانحناء / الضغط الهيدروليكي 1000kn
تحميل الملف:
مشاركة معايير آلة اختبار الشد. pdf
التطبيقات:
معدن:
صناعة التطبيق:
المواصفات الرئيسية لآلة الاختبار الهيدروليكية العالمية:
| غرض | وصف |
| الأعلى.حمولة | 1000 كيلو نيوتن |
| نطاق التحميل | 20 كيلو نيوتن - 1000 كيلو نيوتن |
| دقة التحميل | ± 1٪ |
| قرار استطالة | 0.01 مم |
| تعطل المكبس | 250 ملم |
| الأعلى.سرعة السكتة الدماغية المكبس | 50 مم / دقيقة |
| دقة الاستطالة | ± 1٪ |
| الأعلى.مساحة الشد | 550 مم (باستثناء ضربة المكبس) |
| الأعلى.مساحة الضغط | 500 مم (باستثناء ضربة المكبس) |
| وضع العرض | الكمبيوتر |
| وضع لقط | هيدروليكي |
| وضعية التشغيل | يدوي |
| سماكة العينة المسطحة | 0-15 ملم |
| عرض لقط | 125 ملم |
| قطر العينة المستديرة | Φ13-60 ملم |
| حجم لوحة الضغط | 204 * 204 ملم |
| أبعاد إطار التحميل | ٩٩٠ × ٧٥٠ × ٢٢٠٠ ملم |
| أبعاد مصدر الزيت | 1200 × 550 × 1100 ملم |
آلة الاختبار العالمي الهيدروليكية الملحقات القياسية الرئيسية:
|
اللوح العلوي والسفلي للضغط (200 × 200 مم) |
1 مجموعة |
|
مقياس الامتداد |
1 مجموعة |
|
قبضة عينة مستديرة للشد (φ6-φ26mm) |
1 مجموعة |
|
قبضة عينة مسطحة للشد (0-15 مم) |
1 مجموعة |
|
اكسسوارات الانحناء |
1 مجموعة |
|
خلية تحميل عالية الدقة |
1 مجموعة |
|
جهاز تشفير كهروضوئي عالي الدقة يقيس الإزاحة |
1 مجموعة |
|
مضخه عالية الضغط |
1 مجموعة |
|
صمام النسبة |
1 مجموعة |
|
صمام مؤازر كهربائي هيدروليكي |
1 مجموعة |
|
ملحقات القص (ملحقات اختيارية) |
1 مجموعة |
صورة مبدأ الضغط الهيدروليكي:
خاصية مبدأ الضغط الهيدروليكي
● اعتماد مضخة استيراد عالية الضغط ، وانخفاض مستوى الضجيج ، وضغط ثابت
● تصميم الأنظمة الديناميكية وتكامل وحدة التحكم ، سهل التشغيل ، ويوفر مساحة الاختبار
● السطح عن طريق العلاج بالرش ، مظهر جميل
الملحقات القياسية الرئيسية:
| اللوح العلوي والسفلي للضغط | 200x200 ملم |
| مقياس الامتداد | مجموعة واحدة |
| قبضة عينة مستديرة للشد | φ6-φ26mm مجموعة واحدة |
| قبضة عينة مسطحة للشد | 0-15mm مجموعة واحدة |
| اكسسوارات الانحناء | مجموعة واحدة |
| خلية تحميل عالية الدقة | مجموعة واحدة |
|
جهاز تشفير كهروضوئي عالي الدقة قياس الإزاحة |
مجموعة واحدة |
| مضخه عالية الضغط | مجموعة واحدة |
| صمام النسبة | مجموعة واحدة |
| صمام مؤازر كهربائي هيدروليكي | مجموعة واحدة |
|
الملحقات الاختيارية ملحقات القص |
مجموعة واحدة |
مقدمة موجزة عن نظام التحكم STC300:
يتمتع نظام التحكم الرقمي مغلق الحلقة STC300 بالعديد من الميزات المتقدمة والابتكارات التكنولوجية ، والتي تنعكس بشكل رئيسي في:
●لتحقيق قوة الاختبار ، وتشوه العينة ، وإزاحة المكبس وعملية الاختبار ، والتحكم في الحلقة المغلقة الأربعة ；
● نظام الحصول على البيانات يتكون من 4 قنوات عالية الدقة 24 بت محول A / D.دقة قصوى تصل إلى 1/300000 ، كاملة بغض النظر عن القسم
● استخدم BB و AD و Xilinx وغيرها من الأجهزة المدمجة ذات العلامات التجارية الأصلية ، والتصميم الرقمي بالكامل ；
● تلبية معيار PCI والكمبيوتر وتثبيت التعريف التلقائي ،；
● أنظمة القياس الإلكترونية بدون مكونات تمثيلية مثل مقاييس الجهد لضمان قابلية التبادل لسهولة الصيانة والاستبدال.
مقدمة موجزة برنامج MaxTest:
برنامج MaxTest بما يتماشى مع GB228-87 و GB228-2002 والأحكام الأخرى ذات الصلة لأكثر من 30 معيارًا وطنيًا
● نظام برامج الكمبيوتر متكامل للغاية وأداء مستقر وسهل الضبط وما إلى ذلك.يمكن جمع البيانات التجريبية في الوقت الفعلي ، والإدراك التجريبي لمنحنيات خصائص العرض الديناميكية في الوقت الفعلي ، ويمكن استخدام ملفات بيانات الاختبار مع قاعدة بيانات Access أو طريقة SQLserve لحفظ قواعد البيانات الكبيرة لتسهيل مشاركة الموارد لتحقيق إدارة العملاء والشبكة ، وإعادة تحليل المستخدم.لمجموعة متنوعة من التقارير المعرفة من قبل المستخدم word2000 ، يمكن للبرنامج الوصول بسهولة لحل المستخدمين المختلفين أو نفس المستخدم في أوقات مختلفة من التقارير التجريبية لديه مشاكل احتياجات مختلفة.يمكن للبرنامج التعامل مع قوة الاختبار والإزاحة والوقت والبيانات الخام ومنحنى المشتق الناتج.
● وظيفة الحماية: يحتوي هذا الجهاز على نوعين من البرامج والحفظ الميكانيكي للحد ، ويتجاوز الحد الأقصى للحمل ويمكن إيقاف تشغيله تلقائيًا بنسبة الإعداد الديناميكي ؛مع التيار الزائد والجهد الزائد والحمل الزائد ووظائف الحماية الأخرى ..
● بالنسبة لقنوات التحميل يمكن تسميتها تلقائيًا وبسهولة بديهية.
● اختبار الدفعة يمكن أن تحقق المنحنيات على مستويات مختلفة تظهر.
● يتيح البرنامج للمستخدم تخصيص إعدادات السرعة لضبط سرعة الكمبيوتر.يمكن أيضًا تحقيق معايرة عالية الدقة للسرعة في أي وقت ضبط سرعة المقطع والترميز.
● مراقبة عملية الاختبار: مسار التجربة يمكن أن تتحقق قوة الاختبار والإزاحة والمنحنيات والمعلمات الأخرى في الوقت الفعلي.
● تصنيف ميزات إدارة حقوق البرامج: من أجل تحسين أمان البرامج والبيانات ، يمكن للبرنامج تعيين كلمات مرور مختلفة لحماية البيانات.
● إعادة إنتاج النتائج الميزات: تكتمل عملية التشغيل التجريبي بعد ساعات العمل وفقًا لاحتياجات المستخدم في أي وقت في المستقبل لفتح بيانات الاختبار وإعادة تحليلها.
● وفقًا للمستخدم ، يمكن اختيار وقت التحميل ، التحميل ، الإزاحة ، الإزاحة ، منحنى الوقت لإجراء الاختبار وعرض البيانات ، التخزين ، التحليل والطباعة.
● وظيفة المنحنى نقطة بنقطة اجتياز: عن طريق النقر بالماوس على منحنيات القوة والتشوه لقيمة كل نقطة من أجل تحقيق مجموعة متنوعة من المعلمات ..
● وظيفة المقارنة: يمكنك في نفس الوقت ملاحظة عدد المنحنيات التجريبية ، ويمكن فرض منحنيات متعددة ، والتضخيم المحلي لتحقيق خصائص العينة المراد تحليلها.
● واجهة الطاقة: واجهة قناة القوة وبرنامج الاختبار وفقًا لاحتياجات المستخدم مع مجموعة متنوعة من أجهزة الاستشعار ، ويمكن معايرتها وتعديل المعلمات والاختبار العادي.
● تردد أخذ عينات البيانات: يمكنك الاختيار وفقًا لمتطلبات اختبار المستخدم لتكرار أخذ العينات عالي السرعة.
صورة البرنامج:
