تفاصيل المنتج:
شروط الدفع والشحن:
|
| الاستخدام: | التوتر قوة التوتر تستر | ماكس.: | 600 كيلو نيوتن |
|---|---|---|---|
| نطاق الحمل: | 6 كيلو - 600 كيلو نيوتن | Max. ماكس. Ram stroke السكتة الدماغية رام: | 250 ملم |
| فترة الضمان: | سنة واحدة | Max. ماكس. Tensile space مساحة الشد: | 800 مم (بما في ذلك شوط المكبس) |
| عرض: | تحكم وعرض الكمبيوتر | وضع التثبيت: | هيدروليكيا |
| أبعاد إطار التحميل: | 990 × 600 × 2435 مم | كل الوزن: | 2800 كجم |
| إبراز: | آلة هيدروليكية العالمي اختبار,ضغط آلة اختبار الهيدروليكية |
||

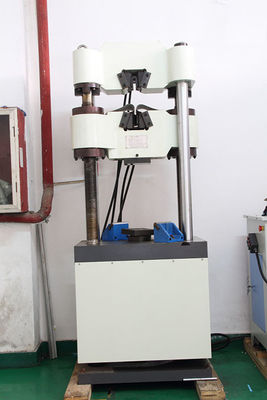

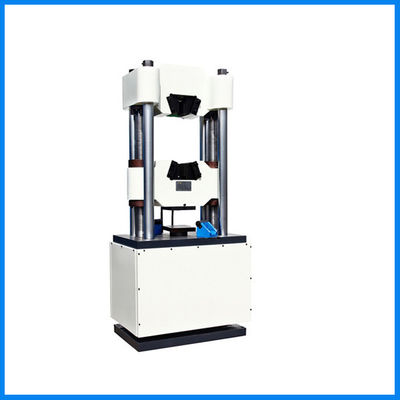

60T اختبار الشد المعدني خلية تحميل آلة اختبار الشد الهيدروليكية مع التحكم في جهاز الكمبيوتر
HD-B616 60T آلة اختبار هيدروليكية عالمية. pdf ...
مقدمة الهيكل:
إن جهاز اختبار الشد المعدني الهيدروليكي 60T PC يدعى أيضًا آلة الشد ، وهي مناسبة لاختبارات الشد والضغط والانحناء والقص لمختلف المواد المعدنية وغير المعدنية ، والتي يمكن استخدامها أيضًا في الاختبارات المماثلة للخرسانة والإسمنت و مواد أخرى غير معدنية.تتبنى الماكينة تحت أسطوانة من النوع ، مساحة اختبار قابلة للتعديل ، هيكل بأربعة أعمدة ، ولها ميزات قياس التتبع التلقائي للقوى والإزاحة ، الحد الأقصى لذروة الحمل ، بالإضافة إلى عرض سرعة التحميل ، يمكن تخزين نتائج الاختبار وطباعتها تلقائيًا. يمكن لشركتنا تخصيص آلات الاختبار العالمية التناظرية وفقًا لطلب العملاء.
60T PC التحكم في المواد الهيدروليكية آلة اختبار الشد المعادن يستخدم بشكل رئيسي لتنفيذ اختبار التوتر والضغط والانحناء والقص وما إلى ذلك للمواد المعدنية.الملحقات والأجهزة البسيطة المرفقة ، يمكن استخدامه لتحقيق العديد من أنواع الأداء الميكانيكي.
توجد أسطوانة الزيت في الجزء السفلي من إطار الحمل ، وتكون مساحة التوتر في الجانب العلوي من إطار الحمل ، وتكون مساحة الضغط والانحناء بين الرأس المتقاطع السفلي وطاولة العمل.يتم تشغيل الرأس المتقاطع السفلي بواسطة المحرك من خلال مبطئ السرعة ، وجهاز النقل المتسلسل ، وزوج اللولب ، لذلك تحقق من تعديل مساحة الاختبار.
300KN تحميل خلية تحكم الكمبيوتر تحكم آلة اختبار الشد الهيدروليكية تعتمد محول ضغط الزيت لقياس الحمل ، واستخدام التحكم في الكمبيوتر وحمل العرض.
المواصفات الرئيسية:
|
نموذج: |
HD-B616 |
|
ماكس.حمل الاختبار: |
60 ت |
|
خطأ نسبي يشير إلى قيمة الحمل: |
± 1٪ |
|
ماكس.السكتة الدماغية رام: |
250 ملم |
|
ماكس.مساحة الشد: |
800 مم (بما في ذلك شوط المكبس) |
|
ماكس.مساحة الضغط: |
700 مم (بما في ذلك شوط المكبس) |
|
عرض: |
تحكم وعرض الكمبيوتر |
|
قبضة الشد للعينة المستديرة: |
φ6-φ26mm |
|
قبضة الشد للعينة المسطحة: |
0-15 ملم |
|
المسافة لعمودين: |
500 ملم |
|
حجم الصوانى العلوي والسفلي: |
200 × 200 مم |
|
مدى الانحناء: |
450 مم |
|
عرض أسطوانة الانحناء: |
140 ملم |
|
ضياء.من بكرة الانحناء: |
30 ملم |
|
وضع التثبيت: |
هيدروليكيا |
|
محول: |
تحميل خلية |
|
قياس التشوه: |
YYU –10 / 50 |
|
أبعاد إطار التحميل: |
990 × 600 × 2435 مم |
|
أبعاد وحدة التحكم: |
1140 × 700 × 930 مم |
|
كل الوزن: |
2800 كجم |
الملحقات القياسية الرئيسية:
|
الصوانى العلوى والسفلى للضغط (200x200mm) |
1 مجموعة |
|
مقياس التمدد |
1 مجموعة |
|
قبضة عينة مستديرة للشد (φ6-φ26mm) |
1 مجموعة |
|
قبضة عينة مسطحة للشد (0-15mm) |
1 مجموعة |
|
اكسسوارات الانحناء |
1 مجموعة |
|
خلية تحميل عالية الدقة |
1 مجموعة |
|
التشفير الكهروضوئي عالي الدقة قياس الإزاحة |
1 مجموعة |
|
مضخه عالية الضغط |
1 مجموعة |
|
صمام التناسب |
1 مجموعة |
|
صمام مؤازر كهروهيدروليكي |
1 مجموعة |
|
ملحقات القص (الملحقات الاختيارية) |
1 مجموعة |
1. هو نوع digtial
2. إنه هيدروليكي
3. يمكن أن تفعل اختبار الشد والضغط والانحناء ، وهلم جرا
1. مقدمة
نموذج آلة الاختبار العالمي الهيدروليكي WES-300B تم تصميم UTM للعرض الرقمي الكهروهيدروليكي ونظام التحميل الهيدروليكي اليدوي ، وحدة تحكم المحرك الرئيسية ثابتة بشكل منفصل.يتميز بخصائص الراحة العملية ، العمل بثبات ، الدقة العالية والتحميل الثابت.يمكنها تنفيذ التجارب مثل الشد والضغط والانحناء والقطع وما إلى ذلك إلى المواد المعدنية غير المعدنية.
2. الهيكل
يتكون المحرك الرئيسي من دعم قابل للتعديل (قاعدة ، عمود لولب لولبي ، عرض متقاطع متحرك (مجموعة المشبك السفلي)) وإطار عمل (خزان زيت العمل ، مكبس ، منصة ، دعامة عرضية (مجموعة المشبك العلوية)).عنصر الآلة: مضخة الزيت ذات الضغط العالي تزود الزيت لخزان الزيت العامل ، يتحرك المكبس ولوحة الضغط والعرض العرضي العلوي للقيام بالتمدد والضغط.يتم اختبار التمدد في الفراغ بين العارضة العرضية العليا والعارضة العرضية المنقولة.يدور محرك الحياة ، والعتاد ، وسلسلة السلسلة بنفس السرعة لتحريك العارضة العرضية.
3. الخصائص
إن التحكم في الكمبيوتر والعرض آلة اختبار الشد المعدنية الهيدروليكية لها مزايا مثل الدقة العالية ، الوزن الخفيف ، التشغيل السهل ، تثبيت الضغط الهيدروليكي الأوتوماتيكي ، عمر الاستخدام الطويل وما إلى ذلك.ينطبق على الكشف عن فهارس مختلفة مثل التوتر ، ومقاومة الانضغاط ، والانحناء وما إلى ذلك للمواد المعدنية وغير المعدنية في المختبرات المختلفة.
